Национальный исследовательский ядерный университет«МИФИ»
Курсовой проект на тему: «Угловая вакуумная задвижка с дистанционным управлением»
Москва 2016

Задание на проектирование:
1. Разработать механизм регулировки положения импульсного источника нейтронов.
2. Механизм должен использоваться для перемещения источника нейтронов в двух направлениях.
3. Механизм должен управляться дистанционно.
4. Механизм должен иметь указатели предельных положений и концевые выключатели.
5. Конструкция механизма должна быть блочной.

Технические требования:
1.Диаметр проходного отверстия клапана – 250 мм.
2.Максимальное перемещение тарели – 90 мм.
3.Продолжительность закрытия или открытия клапана – 90 сек.
4.Температура эксплуатации – 253 К.
5.Откачиваемая среда – агрессивная.
6.Тип предохранительной муфты – шариковая.
7.Срок службы – 2 года.

Содержание:
1.Задание на проектирование
2.Технические требования
3.Анализ аналогов
3.1. Матрица выбора оптимальных решений
4.Техническое задание
5.Кинематическая схема
6.Расчет на избыточные связи
7. Расчеты
8.Список использованной литературы


Сообщить о проблеме
Дата
26.05.2017
Язык
Русский
Состав

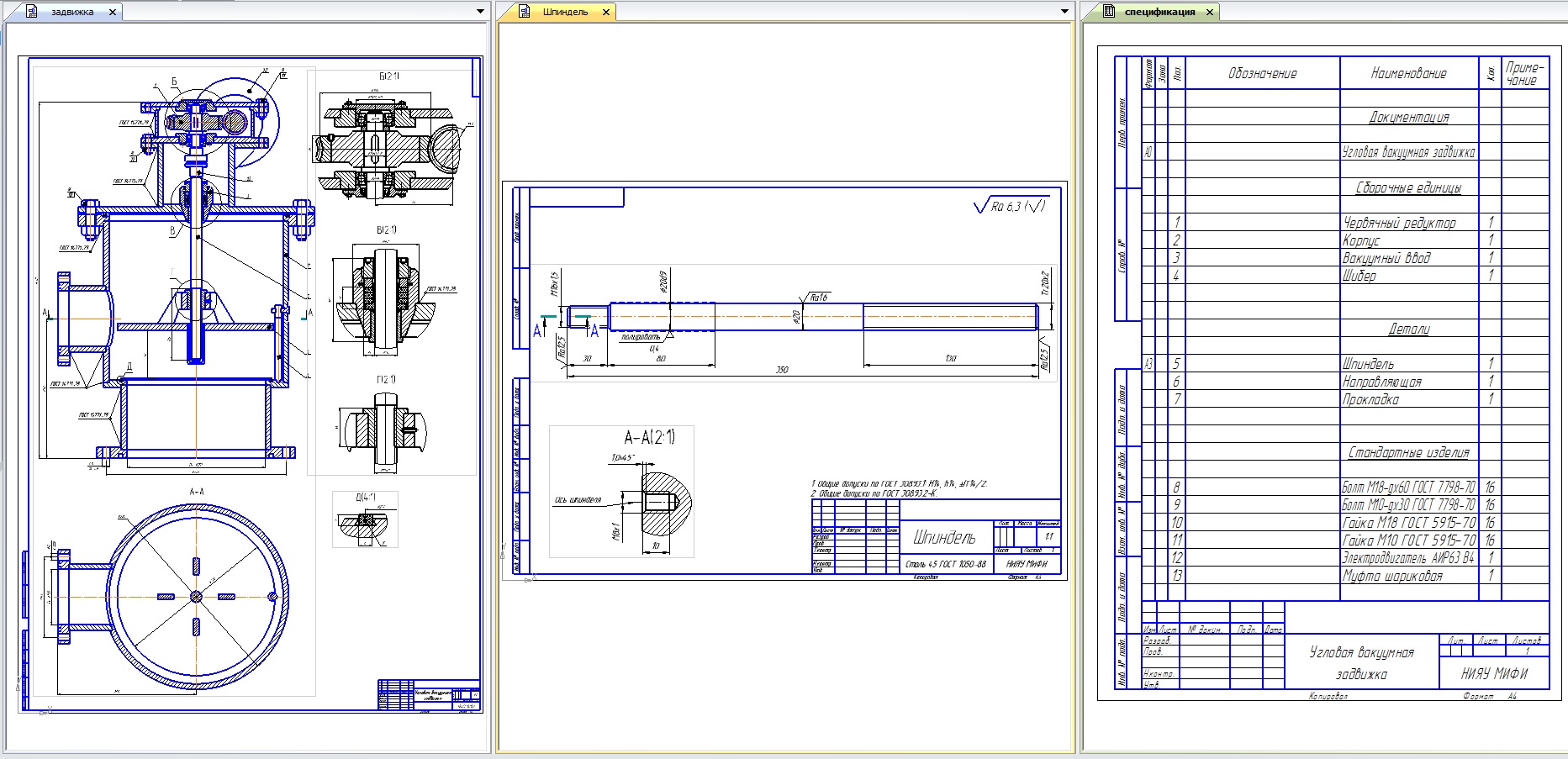

Угловая вакуумная задвижка (СБ), Шпиндель, Спецификация, ПЗ
Софт
КОМПАС-3D 16 SP1 Как открыть?
Содержимое архива
  • Задвижка
    • Угловая вакуумная задвижка с дистанционным управлением.doc
    • спецификация.spw
    • Шпиндель.cdw
    • задвижка.cdw
