Задвижка запорная Ду 200

ФГАОУ ВПО Уральский федеральный университет
имени первого Президента России Б.Н.Ельцина
Уральский энергетический институт
Кафедра «Турбины и двигатели»
Курсовой проект "ЗАДВИЖКА ЗАПОРНАЯ Ду 200"

Задание

Рассчитать и сконструировать запорную задвижку с приводной головкой с цилиндрическим зубчатым редуктором.

Основные исходные данные:
Диаметр условного прохода: D_у=200 мм.
Рабочая среда: пар.
Рабочее давление среды: Р_раб=0,9 МПа.
Рабочая температура среды: t=320 ℃.
Время полного закрытия: r=16 с.
Строительная длина: L=500 мм.
Способ присоединения задвижки к трубопроводу – сварка.

Предусмотреть возможность ручного управления задвижкой.
Представить пояснительную записку (с расчетом и обоснованием всех параметров задвижки с приводной головкой).

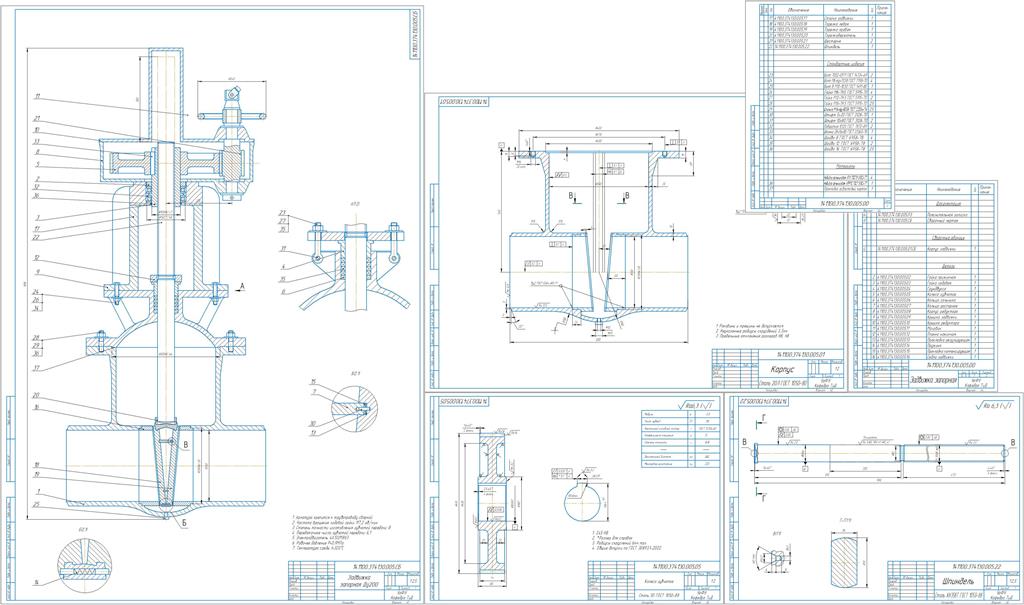

Выполнить чертежи:
Сборочный чертеж задвижки (формат А1);
Рабочий чертеж корпуса (формат А2);
Рабочий чертеж зубчатого колеса (формат А3);
Рабочий чертеж шпинделя задвижки (формат А3).

Содержание

Задание 3
Введение 4
1. Проектирование клиновой задвижки 5
1.1. Конструирование затвора 5
1.2. Конструирование шпинделя и сальникового уплотнения 7
1.2.1. Конструирование шпинделя 7
1.2.2. Конструирование сальникового уплотнения 7
1.3. Силовой расчет затвора 10
1.3.1. Определение типа уплотнения 10
1.3.2. Определение веса клина затвора 10
1.3.3. Расчет усилия для перемещения клина и максимального усилия вдоль шпинделя 10
1.3.4. Расчет крутящего момента на ходовой гайке 11
1.4. Конструирование корпуса, крышки и стойки задвижки 12
1.4.1. Конструирование корпуса 12
1.4.2. Конструирование крышки 14
1.4.3. Конструирование стойки 16
1.5. Конструирование узла ходовой гайки 17
2. Расчет приводной головки 19
2.1. Подбор электродвигателя 19
2.2. Расчет зубчатой передачи 20
2.2.1. Выбор материалов и допускаемые напряжения 20
2.2.2. Расчетный крутящий момент и межосевое расстояние 20
2.2.3. Расчет модуля, суммарного числа зубьев, основных параметров зубчатого колеса, ширины зубчатого колеса 21
2.2.4. Фактическая окружная скорость 21
2.2.5. Проверка зубьев на выносливость по контактным напряжениям 21
2.2.6. Подбор маховика для ручного управления 22
3. Проверка прочности деталей задвижки 23
3.1. Проверка прочности корпуса и крышки 23
3.1.1. Расчет сферических стенок 23
3.1.2. Расчет цилиндрических стенок 23
3.1.3. Расчет круглых сферических крышек 24
3.2. Расчет фланцевого соединения 25
3.3. Расчет стоек 27
3.4. Расчет шпинделя 28
3.5. Расчет крышки сальника 30
Заключение 31
Библиографический список 32

Состав: Сборочный чертеж задвижки (формат А1); Рабочий чертеж корпуса (формат А2);Рабочий чертеж зубчатого колеса (формат А3); Рабочий чертеж шпинделя задвижки (формат А3).

Софт: КОМПАС-3D 19

Файлы:
отчет_вариант 5/
отчет_вариант 5/Задвижка.cdw
отчет_вариант 5/Спецификация_Корпус задвижки.spw
отчет_вариант 5/Вариант 5.docx
отчет_вариант 5/Колесо зубчатое.cdw
отчет_вариант 5/Корпус.cdw
отчет_вариант 5/Шпиндель.cdw
отчет_вариант 5/Спецификация.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Олег Манько
Дата: 2020-02-26
Просмотры: 1308
Язык: Русский Язык документа
