ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ
ФГАОУ ВПО «Уральский Федеральный Университет им.первого Президента России Б.Н.Ельцина»
Кафедра «Турбины и двигатели»

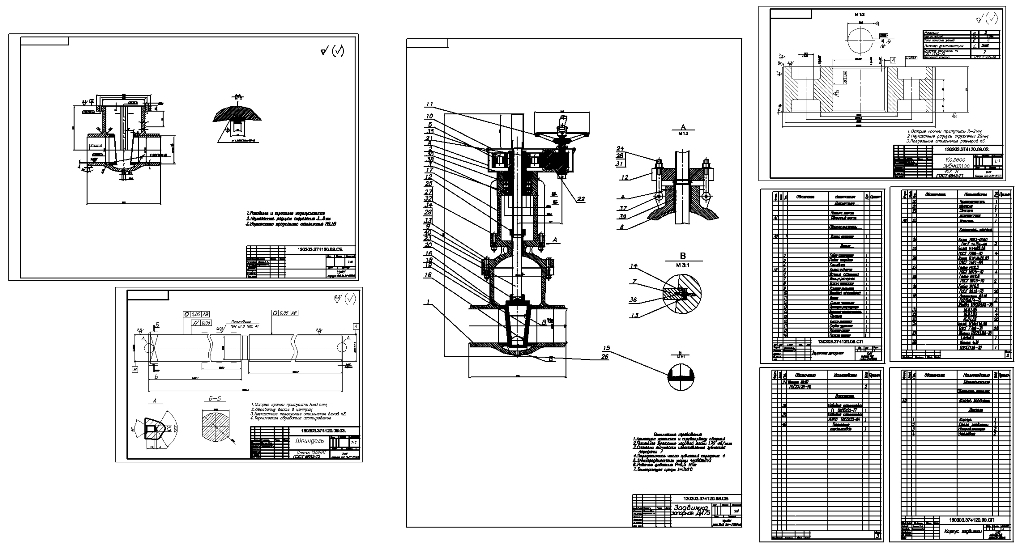

Курсовой проект на тему: ЗАДВИЖКА ЗАПОРНАЯ Ду 175
Екатеринбург 2020
Задачи курсового проектирования:
Рассчитать и сконструировать запорную задвижку с приводной головкой с цилиндрическим зубчатым редуктором. Арматура должна обеспечивать длительное и надежное выполнение своих функций как элемент трубопроводной системы, поэтому конструирование арматуры необходимо производить с учетом всех требований, предъявляемых к ней в отношении прочности, коррозионной и эрозионной стойкости, удобства управления гидравлической характеристики и т.д.
Исходные данные:
Диаметр условного прохода: Dу = 175мм.
Рабочая среда : пар.
Рабочее давление среды: = 9,5 МПа.
Рабочая температура среды: t = 3100C.
Время полного закрытия: =9с.
Строительная длина: L = 500мм.
Содержание 2
Задание 3
Введение 4
1. Проектирование клиновой задвижки 5
1.1. Конструирование затвора 5
1.2. Конструирование шпинделя и сальникового уплотнения 8
1.2.1. Конструирование шпинделя 8
1.2.2. Конструирование сальникового уплотнения 8
1.3. Силовой расчет затвора 11
1.3.1. Определение типа уплотнения 11
1.3.2. Определение веса клина затвора 11
1.3.3. Расчет усилия для перемещения клина и максимального усилия вдоль шпинделя 11
1.3.4. Расчет крутящего момента на ходовой гайке 12
1.4. Конструирование корпуса, крышки и стойки задвижки 13
1.4.1. Конструирование корпуса 13
1.4.2. Конструирование крышки 15
1.4.3. Конструирование стойки 17
1.5. Конструирование узла ходовой гайки 18
2. Расчет приводной головки 20
2.1. Подбор электродвигателя 20
2.2. Расчет зубчатой передачи 21
2.2.1. Выбор материалов и допускаемые напряжения 21
2.2.2. Расчетный крутящий момент и межосевое расстояние 21
2.2.3. Расчет модуля, суммарного числа зубьев, основных параметров зубчатого колеса, ширины зубчатого колеса 22
2.2.4. Фактическая окружная скорость 22
2.2.5. Проверка зубьев на выносливость по контактным напряжениям 22
2.2.6. Подбор маховика для ручного управления 23
3. Проверка прочности деталей задвижки 24
3.1. Проверка прочности корпуса и крышки 24
3.1.1. Расчет сферических стенок 24
3.1.2. Расчет цилиндрических стенок 24
3.1.3. Расчет круглых сферических крышек 25
3.2. Расчет фланцевого соединения 26
3.3. Расчет стоек 28
3.4. Расчет шпинделя 29
3.5. Расчет крышки сальника 30
Заключение 31
Биографический список 32
