Задвижка маслонаполненная Ду 65 Ру 210

Комплект чертежей с деталировкой и спецификацией на задвижку высокого давления
Условный проход , мм 65
Рабочее давление Pр, МПа (кгс/см2) 21(210)
Пробное давление Рпр, МПа (кгс/см2)  42(420)
Рабочая среда (температурой, °С) неагрессивная продукция нефтяных скважин (до плюс 120)

Состав: Сборочный чертеж, деталировка, спецификация

Софт: КОМПАС-3D 18 SP2

Файлы:

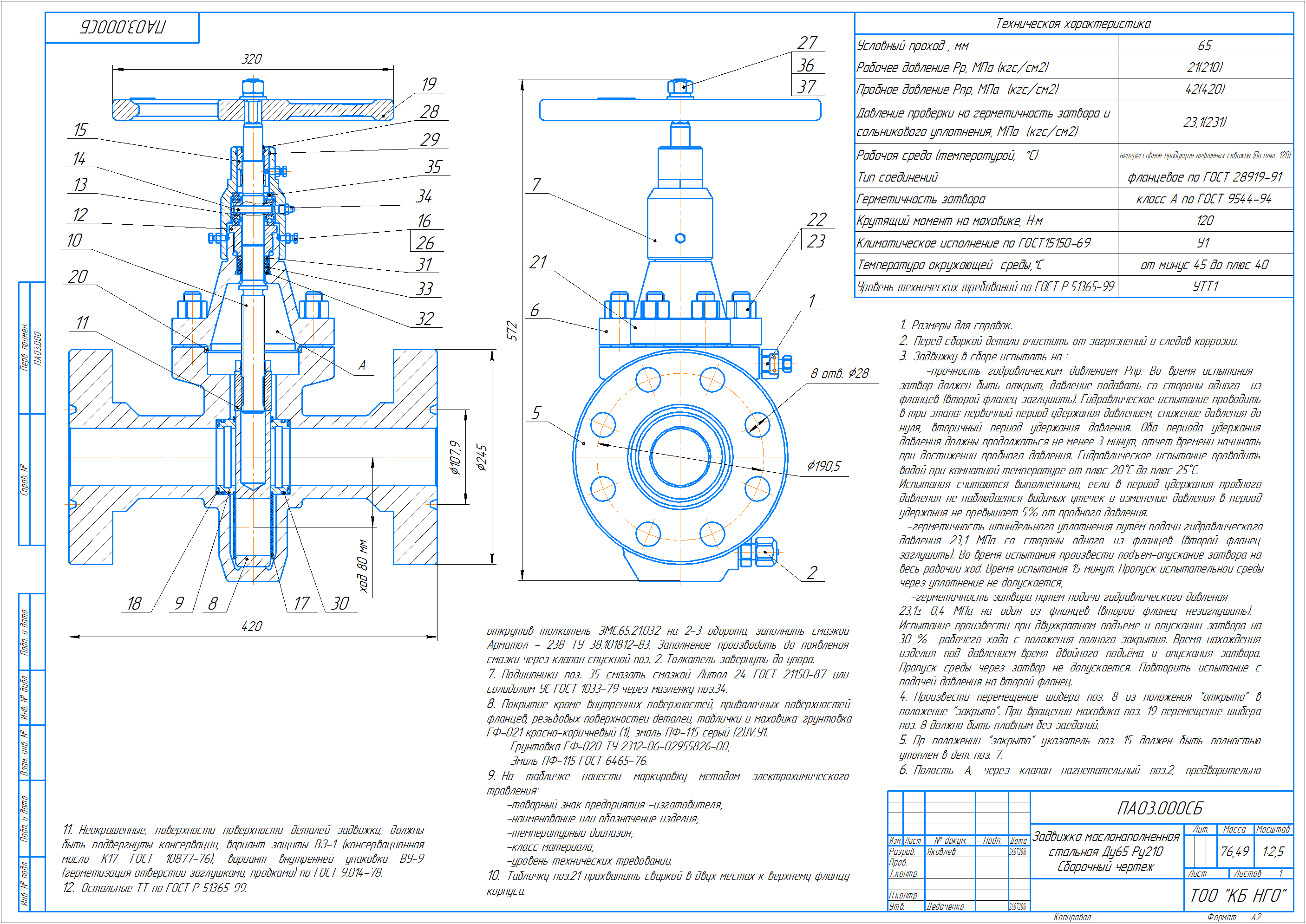

ПА03.000СБ Задвижка маслонаполненная стальная Ду65 Ру210.cdw
ПА03.015 Пружина тарельчатая.cdw
ПА03.009 Опора.cdw
ПА03.007 Гайка ходовая.cdw
ПА03.019 Гайка.cdw
ПА03.016 Маховик.cdw
ПА03.012 Указатель.cdw
ПА03.006 Шпиндель.cdw
ПА03.043 Штырь.cdw
ПА03.046 Пружина.cdw
ПА03.017 Прокладка.cdw
ПА03.042 Колпак.cdw
ПА03.001 Корпус.cdw
ПА03.040СБ Клапан нагнетательнай.cdw
ПА03.004 Шибер.cdw
ПА03.000 Задвижка маслонаполненная стальная Ду65 Ру210.spw
ПА03.005 Седло.cdw
ПА03.032 Толкатель.cdw
ПА03.044 Седло.cdw
ПА03.014 Щиток.cdw
ПА03.041 Корпус клапана.cdw
ПА03.021 Шпилька.cdw
ПА03.002 Корпус привода.cdw
ПА03.008 Гайка поджимная.cdw
ПА03.045 Шайба.cdw
ПА03.030СБ Клапан спускной.cdw
ПА03.013 Стопор.cdw
ПА03.003 Крышка привода.cdw
ПА03.011 Штифт.cdw
ПА03.031 Корпус клапана.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Расчёт и конструирование запорной задвижки с приводной головкой Ду 175
Рейтинг: 100
Софт: AutoCAD 2018
Состав: Пояснительная записка, файл MS
0
6
1
244
Расчёт и конструирование запорной задвижки с приводной головкой Ду 175

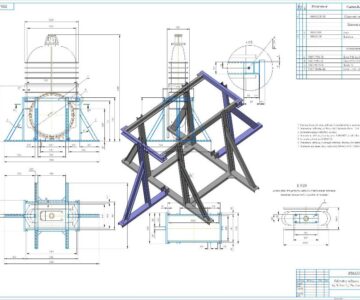

Подставка для задвижки гитарного типа Ду 1600мм Ру 25кг/см
