Задвижка клиновая DN300 PN2.5

1389

задвижка клиновая литая условный проход 300мм, рассчитанная на давление до 2,5 МПа запорная трубопроводная арматура, корпус изготавливается литьём затвор в форме клина перекрывает проходное отверстие перпендикулярно проводимой среде. Основные рабочие среды ЗКЛ: нефтегазовые смеси, вода, пар, агрессивные щелочные смеси.

Задвижка клиновая запорная арматура зкл

Автор

Александр Ковальский

Дата

04.02.2020

Язык

Русский

Состав

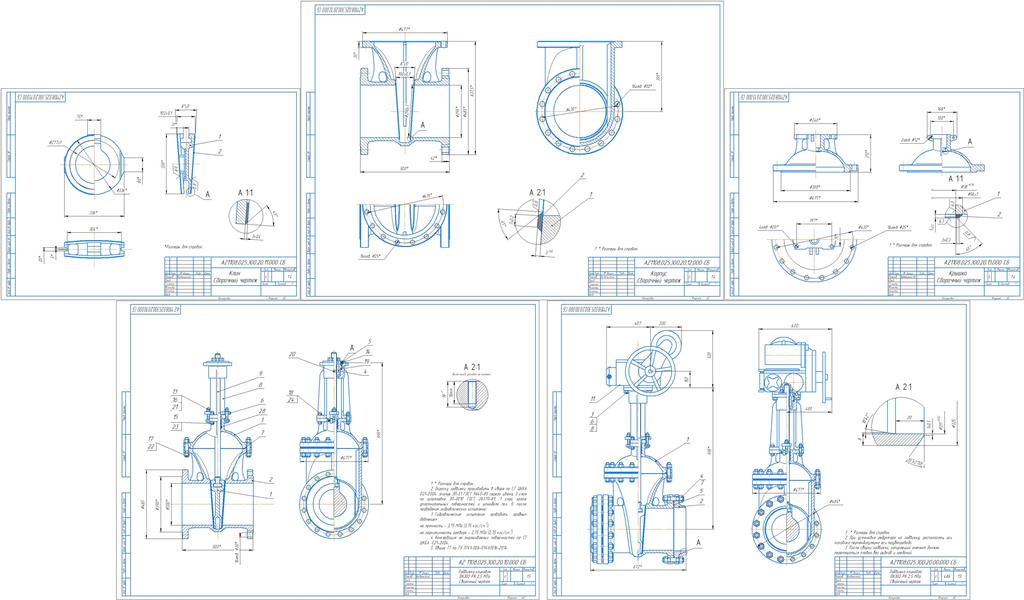

Сборочный чертеж, спецификация, деталировка

Софт

КОМПАС-3D 16,1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Задвижка DN300 PN2,5
- гайка прижимная.cdw
- крышка СБ.cdw
- Прокладка _.cdw
- Корпус _ 300СБ.cdw
- Клин сборочный.cdw
- Спецификация на бугель.cdw
- Спецификация на крышку.cdw
- Чертеж.cdw
- Спецификация.cdw

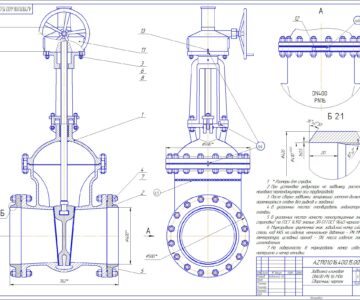

- Задвижка клиновая сборочный.cdw
- Спецификация лист2.cdw
- Спецификация на корпус.cdw
- крышка.cdw
- Задвижка клиновая сборочный с электроприводом.cdw
- Спецификация с приводом.cdw
- Шпиндель _ 300.cdw
- Thumbs.db
- Гайка ходовая _ AZ1110.016.300.04.001.cdw
- Стойка _ 300.cdw
- бугель.cdw
- Грундбукса _.cdw
- Клин.cdw
- Корпус _ 300.cdw
- Спецификация на клин.cdw
