Задвижка клиновая DN-150 PN-16

задвижка клиновая литая запорная трубопроводная арматура, корпус изготавливается литьём затвор в форме клина перекрывает проходное отверстие перпендикулярно проводимой среде. Основные рабочие среды ЗКЛ: нефтегазовые смеси, вода, пар, агрессивные щелочные смеси.

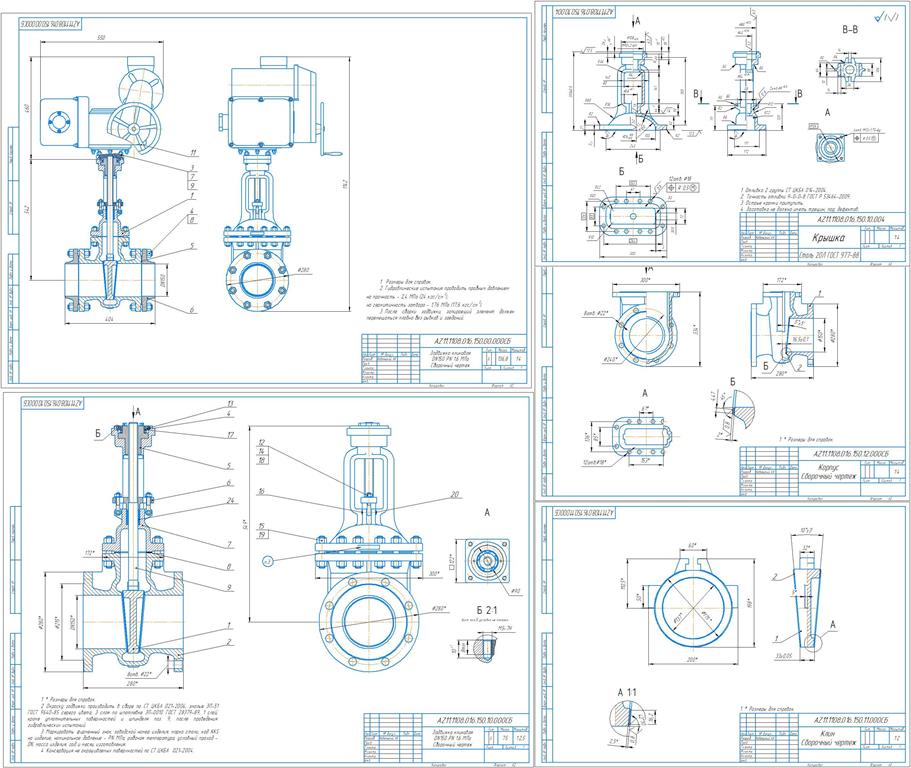

Состав: Сборочный вид, спецификация, деталировка.

Софт: КОМПАС-3D 16.1

Файлы:
гайка прижимная.cdw
Клин сборочный.cdw
Спецификация.cdw
Задвижка клиновая сборочный.cdw
Спецификация лист2.cdw
Спецификация на корпус.cdw
Задвижка клиновая сборочный с электроприводом.cdw
Корпус.cdw
грундбукса.cdw
Шпиндель.cdw
бугель.cdw
Спецификация с редуктором.cdw
Прокладка.cdw
Корпус сборочный.cdw
Крышка.cdw
Клин.cdw
Спецификация на клин.cdw
