Шкив зубчатый HTD 36-8M-30 под втулку тапербуш (Taper Lock) 1615

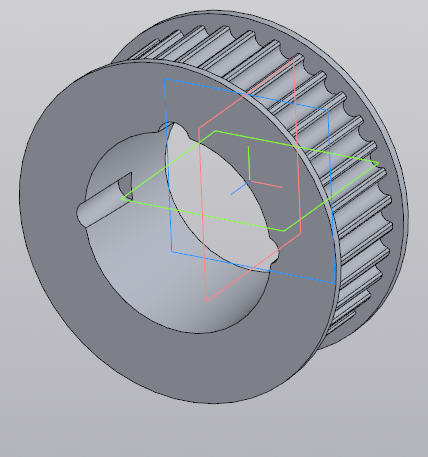

3D-модель зубчатого шкива HTD с шагом 8 мм (8M) под ремень шириной 30 мм, с посадкой на коническую втулку тапербуш (Taper Lock) 1615.

Число зубьев: 36
Делительный диаметр: 91.67 мм, наружный диаметр: 90.30 мм
Ширина шкива: 38 мм (венец 33 мм + две реборды по 2.5 мм)
Диаметр реборд: 97 мм
Конусное отверстие под тапербуш 1615: Ø57.15 → Ø51.84 мм на всю ширину, уклон 4° на сторону
Три полуотверстия на PCD 53.97 мм: два резьбовых (под 3/8" BSW, монтаж) и одно гладкое (демонтаж)
Вершины зубьев скруглены R0.6
Профиль впадины упрощённый: дуга R2.7 со скруглёнными вершинами.

Модель сделана с помощью ИИ (Claude), но не картинкой и не нейросетевой генерацией сетки, а программно. Разработана обёртка на Python над API КОМПАС-3D v25 и скрипт, который рассчитывает геометрию шкива и сам строит модель в КОМПАСе: эскизы, выдавливания, вырезы. Скрипт позволяет сгенерировать шкив HTD 8M с любым числом зубьев, шириной ремня и типом втулки тапербуш.
