Втулка тапербуш (Taper Lock) 1615 × 25 мм со шпоночным пазом

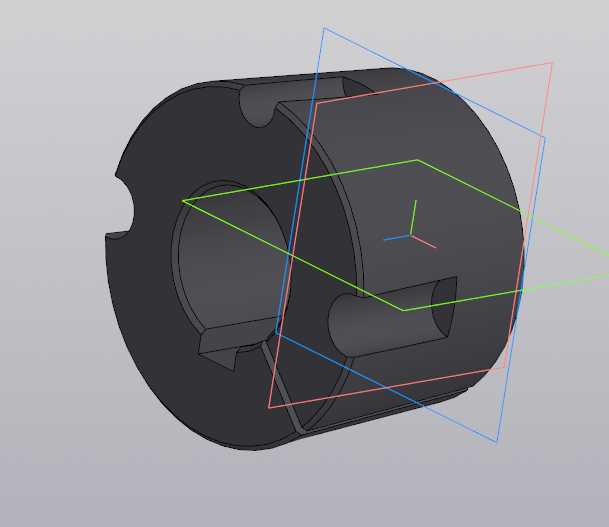

3D-модель конической втулки тапербуш (Taper Lock) 1615 под вал Ø25 мм.

Конус: Ø57.15 мм (большой торец) → Ø51.82 мм, длина 38.1 мм, угол 8°
Отверстие под вал Ø25 мм, шпоночный паз 8 × 3.3 мм по DIN 6885
Продольный разрез 1.5 мм
Три полуотверстия на PCD 53.97 мм: два гладких (монтажные винты) и одно резьбовое (винт демонтажа)
Крепёж: 2 винта 3/8" BSW × 5/8"
Фаски 0.8 мм по кромкам

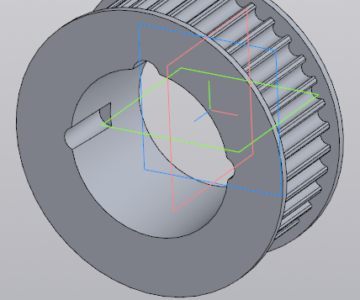

Модель параметрическая: в панели «Переменные» КОМПАСа можно менять диаметр отверстия под вал d и размеры шпоночного паза b, t2. Резьба показана отверстием под метчик, сама нитка не моделируется. Подходит к шкиву HTD 36-8M-30 под тапербуш 1615.

Модель сделана с помощью ИИ (Claude), но не картинкой и не нейросетевой генерацией сетки, а программно. Разработана обёртка на Python над API КОМПАС-3D v25 и скрипт, который рассчитывает геометрию втулки и сам строит модель в КОМПАСе: эскизы, выдавливания, вырезы. Скрипт позволяет сгенерировать втулку тапербуш любого типаразмера и под любой диаметр вала.
