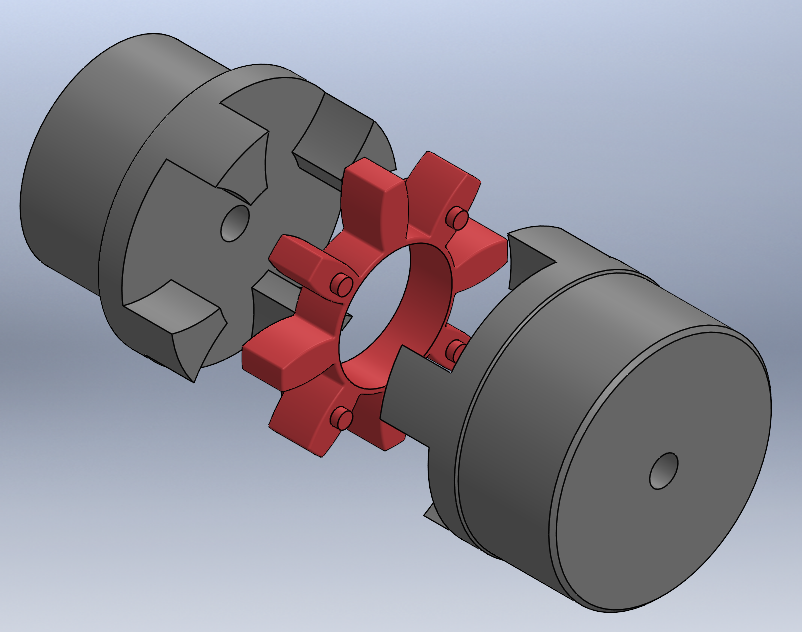

Кулачковая муфта под расточку SGM55AB 98Sh (ROTEX55) ISKRA – это комплект, состоящий из двух полумуфт SGMA055, SGMB070 и желтого упругого элемента твёрдостью 98Sh. Муфта используется для передачи крутящего момента посредством соединения валов в механизмах. Чаще всего между электродвигателем и движущими элементами.
Материал – чугун EN-GJL-250.
SGM55AB 98Sh (ROTEX55) ISKRA обеспечивает компенсацию небольших смещений валов, гасит крутильные колебания и позволяет передавать значительный крутящий момент.
Максимально возможный диаметр отверстия SGMA055 ISKRA – 55 мм.
Наружный диаметр SGMA055 ISKRA – 120 мм.
Максимально возможный диаметр отверстия SGMB070 ISKRA – 70 мм.
Наружный диаметр SGMB070 ISKRA – 120 мм.
Все стандартные элементы, нарисованные мною, я стараюсь заливать бесплатно для доступного использования.
