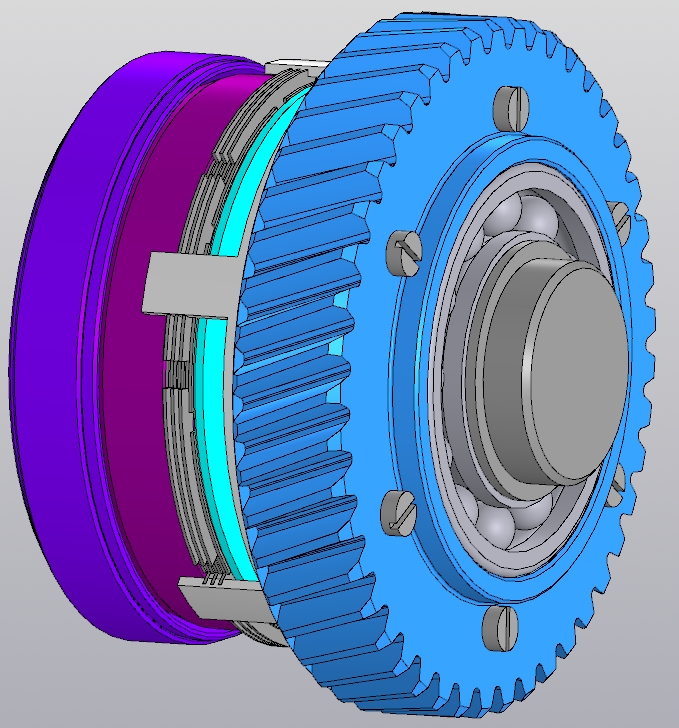

Муфта электромагнитная зубчатого колеса Z-45, m-4,5

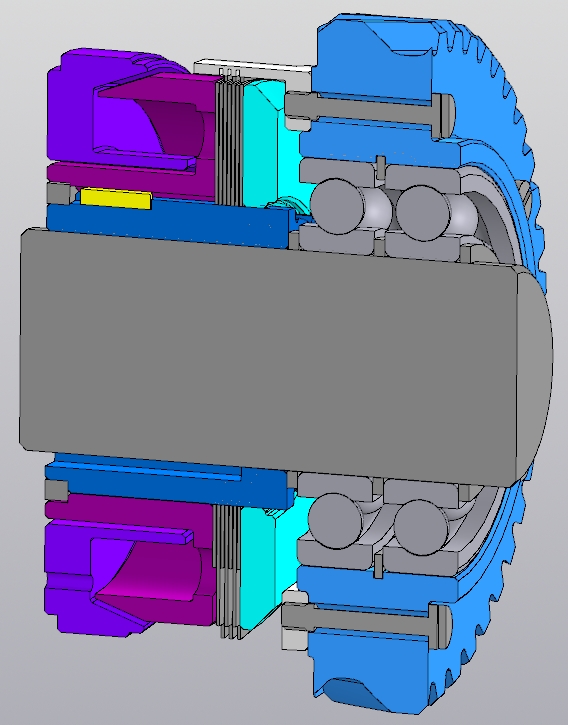

Муфта электромагнитная зубчатого колеса Z-45, m-4,5. Муфта обеспечивает передачу крутящего момента при включенной катушке, то есть когда по обмотке проходит электрический ток. При подаче тока образуется замкнутая цепь, создающая магнитную индукцию, сила которой прижимает наружные и внутренние фрикционные диски между собой, блокируя при этом относительное вращение. При выключенном подаче тока, муфта обкатывается на валу. Соединение вала с муфтой - шпоночное.

3D Модели Деталі машин катушка электромагнитная Муфт тормоз

Автор

Ринат Юмакаев

Дата

27.01.2025

Язык

Русский

Состав

3д сборка

Софт

КОМПАС-3D 21 учебная Как открыть?

Содержимое архива

ОГУ 15.03.06. 0025. 165. 01 00 - Муфта электромагнитная зубчатого колеса Z-45, m-4,5.a3d
ОГУ 15.03.06. 0025. 165. 01 00 - Муфта электромагнитная зубчатого колеса Z-45, m-4.5.spw
ОГУ 15.03.06. 0025. 165. 01 01 - Колесо зубчатое Z-45.m3d
ОГУ 15.03.06. 0025. 165. 01 02 - Приводная ступица.m3d
ОГУ 15.03.06. 0025. 165. 01 03 - Втулка корпуса катушки.m3d
ОГУ 15.03.06. 0025. 165. 01 04 - Приводной корпус.m3d
ОГУ 15.03.06. 0025. 165. 01 05 Корпус катушки.m3d
ОГУ 15.03.06. 0025. 165. 01 06 - Диск прижимной.m3d
ОГУ 15.03.06. 0025. 165. 01 07 - Диск фрикционный наружный.m3d
ОГУ 15.03.06. 0025. 165. 01 08 - Диск фрикционный внутренний.m3d
ОГУ 15.03.06. 0025. 165. 01 09 - Кольцо упорное торцевое.m3d
ОГУ 15.03.06. 0025. 165. 01 10 - Кольцо межподшипниковая.m3d
ОГУ 15.03.06. 0025. 165. 01 11 - Шпонка.m3d
ОГУ 15.03.06. 0025. 165. 01 12 - Вал.m3d
