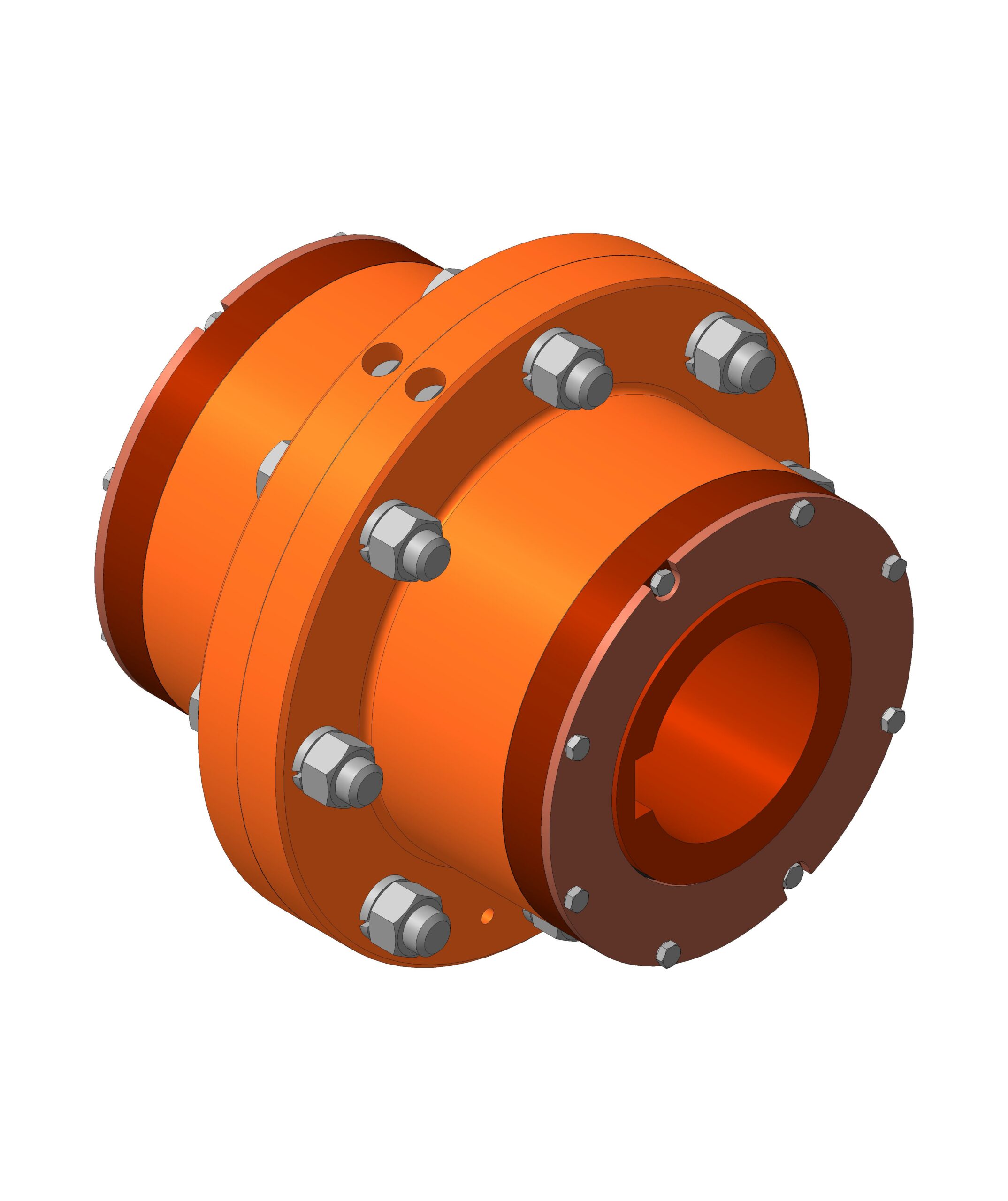

Муфта зубчатая №8. m=3, z=48

Модель данной муфты создана на основе очень старых чертежей, год издания 1956-58 гг.
Диаметр вала - 80 мм;
Модуль зацепления - 3;
Количество зубьев - 48;
Максимальный крутящий момент - 575 кг*м.
Комплект старых чертежей имеется в архиве.

Состав: 3D Сборка + чертежи, на основе которых делалась сборка.

Софт: КОМПАС-3D 16.1.15

Файлы:
Муфта зубчатая №8/
Муфта зубчатая №8/Муфта зубчатая №8.pdf
Муфта зубчатая №8/Н62912-8 - Прокладка.m3d
Муфта зубчатая №8/Болт с шестигранной головкой ГОСТ Р ИСО 4014 - М5 x 30 - 5.8 - A9K.m3d
Муфта зубчатая №8/Н62912-3 - Втулка зубчатая.m3d
Муфта зубчатая №8/Н62912-7 - Прокладка большая.m3d
Муфта зубчатая №8/Н62912-1 - Муфта зубчатая №8.jpg
Муфта зубчатая №8/Н62912-9 - Шайба ф13х1.m3d
Муфта зубчатая №8/Н62912-6 - Уплотнение ф135х10.m3d
Муфта зубчатая №8/Шайба 16 65Г 019 ГОСТ 6402-70.m3d
Муфта зубчатая №8/Н62912-5 - Кольцо нажимное.m3d
Муфта зубчатая №8/Винт В.М8-6gx16 ГОСТ 1491-80.m3d
Муфта зубчатая №8/Болт М16-6gx65.88.35.019 ГОСТ 7796-70.m3d
Муфта зубчатая №8/Н62912-1 - Муфта зубчатая №8.a3d
Муфта зубчатая №8/Гайка М16-6H.04.019 ГОСТ 15521-70.m3d
Муфта зубчатая №8/Н62912-2 - Полумуфта зубчатая.m3d
Муфта зубчатая №8/Н62912-4 - Кольцо уплотнения ф170.m3d
Муфта зубчатая №8/Гайка М16-6H.8.20.019 ГОСТ 5915-70.m3d
