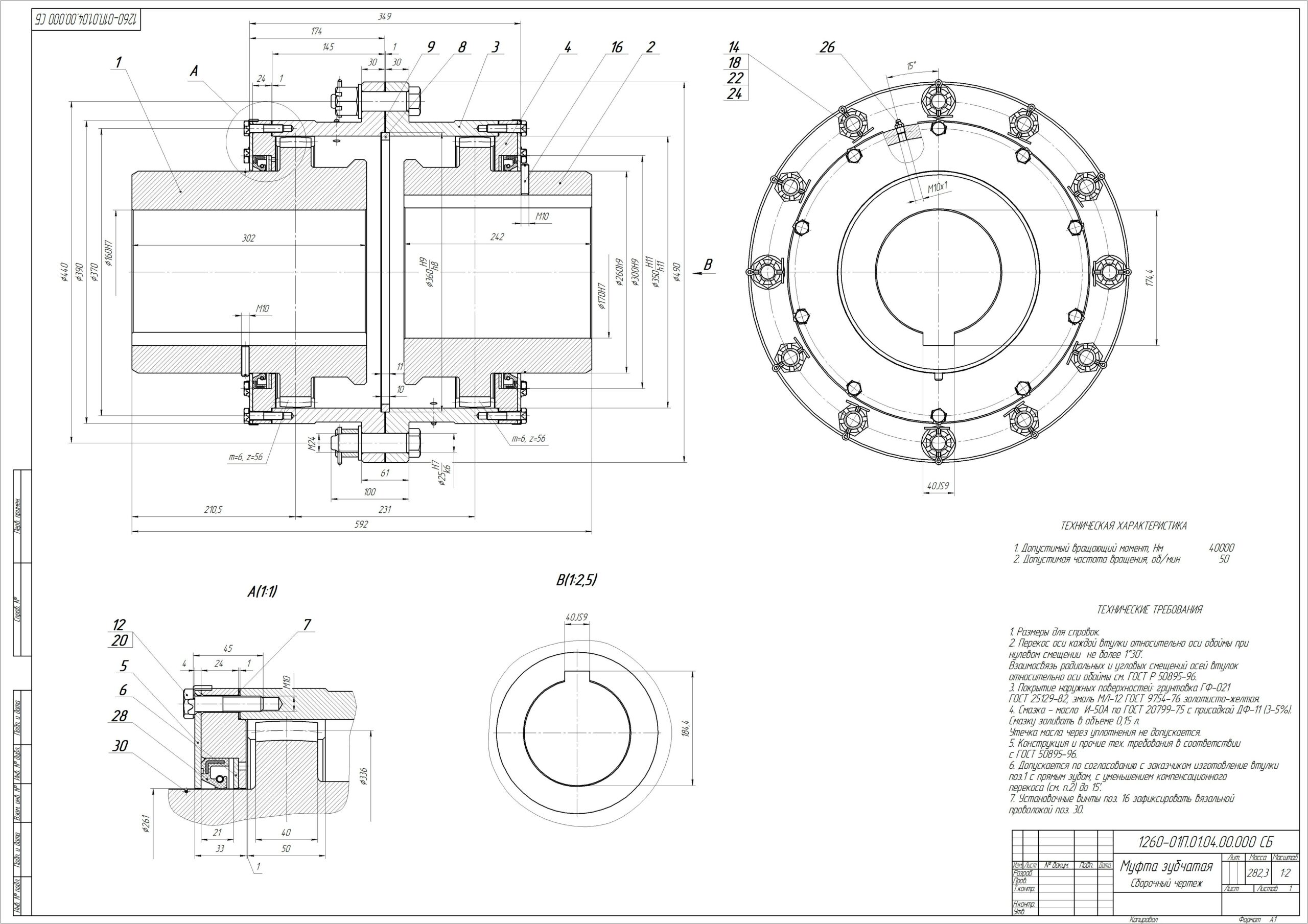

Сборочный чертеж, спецификация и деталировка муфты зубчатой.
Допустимый вращающий момент, Нм 40000
Допустимая частота вращения, об/мин 50
Диаметры валов 160 и 170 мм
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфты -
- Муфта зубчатая МЗ D=440
Муфта зубчатая МЗ D=440
0
196
3408
31
2
30
Сообщить о проблеме
Автор
Alex135
Дата
16.10.2015
Язык
Русский
Состав
Сборочный чертеж, Спецификация, Деталировка
Софт
КОМПАС-3D 13 SP2
Как открыть?
Содержимое архива
-
1260-01П.01.04.00.001 Втулка.cdw
-
1260-01П.01.04.00.005 Крышка.cdw
-
1260-01П.01.04.00.002 Втулка.cdw
-
1260-01П.01.04.00.008 Кольцо.cdw
-
1260-01П.01.04.00.003 Обойма.cdw
-
1260-01П.01.04.00.000 СБ Муфта зубчатая.cdw
-
1260-01П.01.04.00.009 Прокладка.cdw
-
1260-01П.01.04.00.007 Прокладка.cdw
-
1260-01П.01.04.00.000 СП Муфта зубчатая.spw
-
1260-01П.01.04.00.006 Кольцо.cdw
-
1260-01П.01.04.00.004 Крышка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Роман
GTO
tigrilo
cosmobox
Комментарии
2
RAIDER
03.09.2021 в 15:14
Ссылка на комменарий 331428
По поводу коэффициента высоты головки не прав, от заложен Вами как и положено 0,8. Но это выясняется только при пересчёте! В таблице о этом ни слова! Из опыта скажу, что если в таблице не оговорен такой момент, то зуборезчики нарезают полный профиль зуба( не каждый зуборезчик будет проверять ваш чертеж, а выполнит то, что Вы заказали в таблице).
RAIDER
03.09.2021 в 14:55
Ссылка на комменарий 331423
В зубчатых муфтах обойма имеет зубья с коэффициентом высоты головки зуба 0,8 . В данной сборке обойма имеет коэффициент высоты головки зуба 1 ( как в обычном зубчатом зацеплении с крупным модулем). При таком исполнении эта муфта вообще не сможет иметь никакого перекоса!
