Муфта фрикционная комбинированная

537

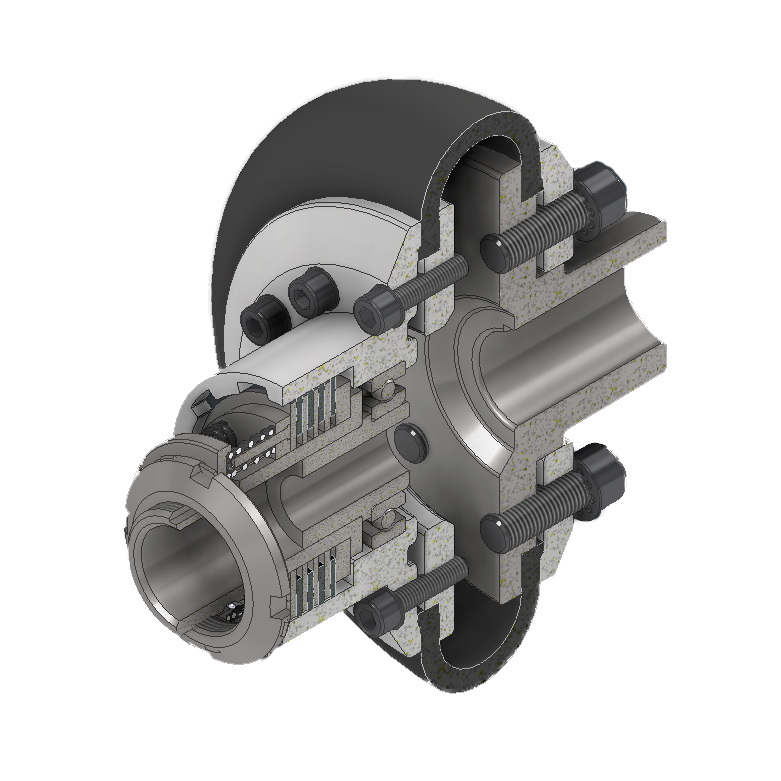

Комбинированная муфта, с компенсирующим звеном выполненным в виде торообразной оболочки, и предохранительным – в виде пар трения.

Номинальный крутящий момент: 220 Н*м;
Номинальная частота вращения: 125 об./мин.;
Допустимое угловое смещение: 6.5 град.;
Допустимое осевое смещение: 5 мм;
Допустимое радиальное смещение: 4 мм.

Используется для связи привода и двигателя/редуктора, приводящие его в движение.

3D Модели Комбинированная Муфта торообразная оболочка фрикционная

Автор

raystaspaasky

Дата

04.04.2022

Язык

Русский

Состав

3D Cборка, детали в неё входящие

Софт

Autodesk Inventor 2022 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Подшипник1.iam
  - Шпоночное соединение1.iam
- - - Подшипник 176208 ГОСТ 8995-75.ipt
  - - Винт M10-6gx40 ГОСТ 11738-84.ipt
    - Винт M16-6gx45 ГОСТ 11738-84.ipt
  - - Гайка M56x2-6H ГОСТ 11871-88.ipt
  - - Шайба 2-10 ГОСТ 10462-81.ipt
    - Шайба 2-16 ГОСТ 10462-81.ipt
  - - Шайба 56 ГОСТ 11872-89.ipt
Compress Spring11.ipt
Диск ведомый.ipt
Диск ведущий.ipt
Диск нажимной.ipt
Диск упорный.ipt
Диск упорный_CPY.ipt
Муфта комбинированная.iam
Оболочка торовая.ipt
Подшипник1.iam
Подшипник1_SUB.ipt
Полумуфта входная.ipt
Полумуфта выходная.ipt
Фланец ведущий.ipt
Фланец прижимной 10 x 16.ipt
Фланец прижимной 16 x 8.ipt
Штифт направляющий.ipt
Штуцер.ipt
