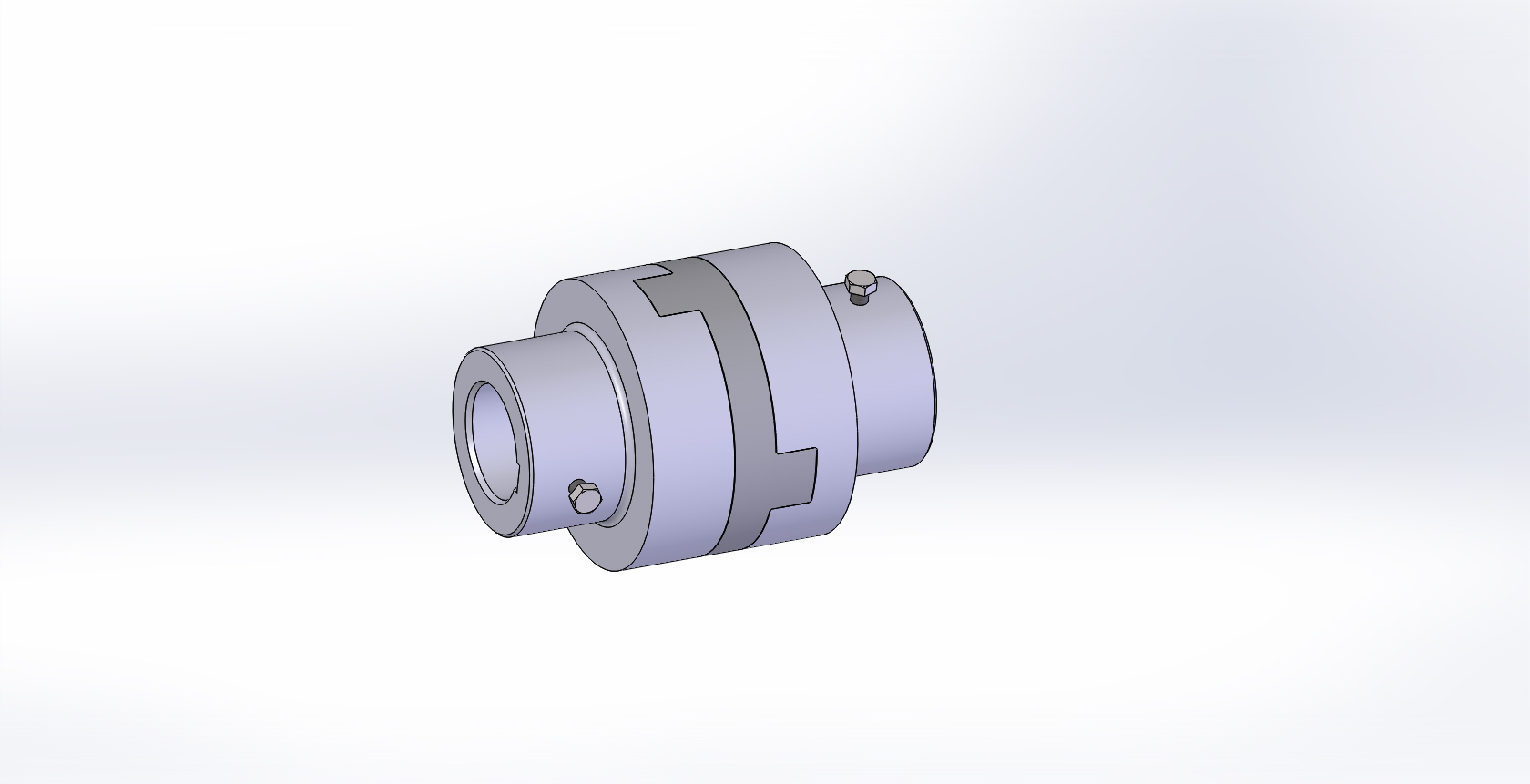

Муфта кулачково-дисковая 1600 Нм

Муфта кулачково-дисковая предназначенные для соединения валов при передаче крутящего момента. Номинальный крутящий момент - 1600 Нм. Посадочный диаметр под вал 80 мм, шпоночный паз 22 мм. Наружный диаметр муфты - 200 мм. Длина муфты - 301 мм. Болт для фиксации от осевого перемещения М12.

Состав: 3D Сборка, Вид общий (ВО), Спецификация

Софт: SolidWorks 2019 SP5

Файлы:

01.000 Муфта кулачково-дисковая/

01.000 Муфта кулачково-дисковая/01.002 Диск кулачковый.SLDPRT

01.000 Муфта кулачково-дисковая/01.001 Полумуфта.SLDPRT

01.000 Муфта кулачково-дисковая/01.002 Диск кулачковый.SLDDRW

01.000 Муфта кулачково-дисковая/01.001 Полумуфта.SLDDRW

01.000 Муфта кулачково-дисковая/01.000 Муфта кулачково-дисковая.SLDDRW

01.000 Муфта кулачково-дисковая/Болт М12-6gх30.88.019 ГОСТ 7798-70.SLDPRT

01.000 Муфта кулачково-дисковая/01.000 Муфта кулачково-дисковая.SLDASM

01.000 Муфта кулачково-дисковая/01.000 Муфта кулачково-дисковая.spfpdm

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

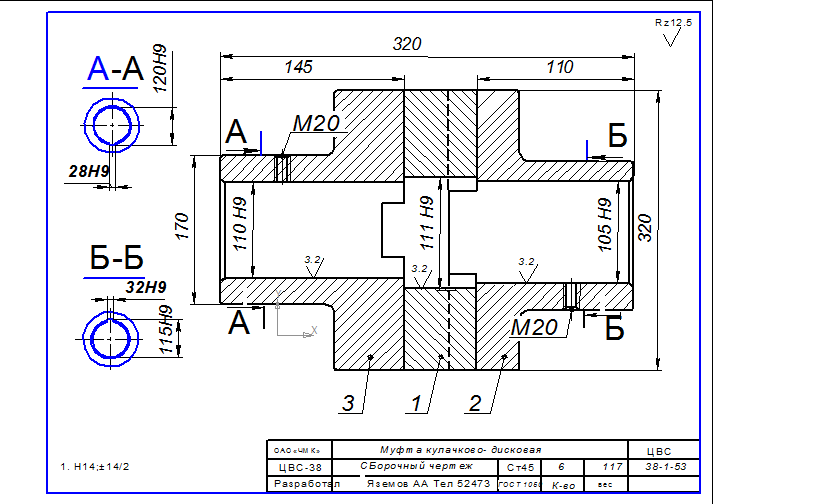

Муфта кулачково- дисковая привода фермы сгустителя

Рейтинг: 20

Софт: КОМПАС-3D 14

Состав: сб

Муфта кулачково- дисковая привода фермы сгустителя

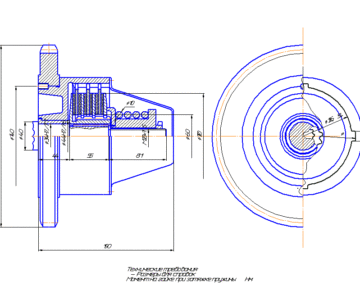

Муфта дисковая фрикционная

Рейтинг: 20

Софт: КОМПАС-3D

Состав: СБ

Муфта дисковая фрикционная

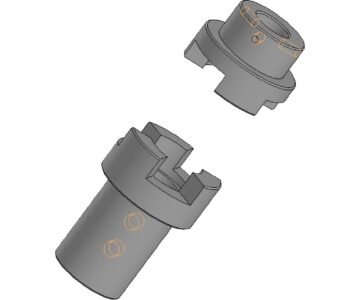

Муфта кулачковая диаметром 69,5мм

Рейтинг: 20

Софт: КОМПАС-3D 20.0.1.3044

Состав: 3D Сборка, чертежи

Муфта кулачковая диаметром 69,5мм

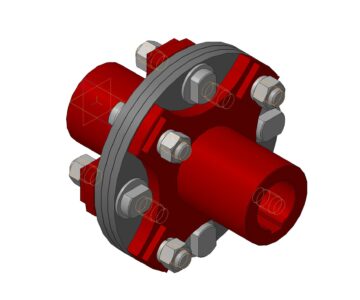

Муфта дисковая 70х70к
