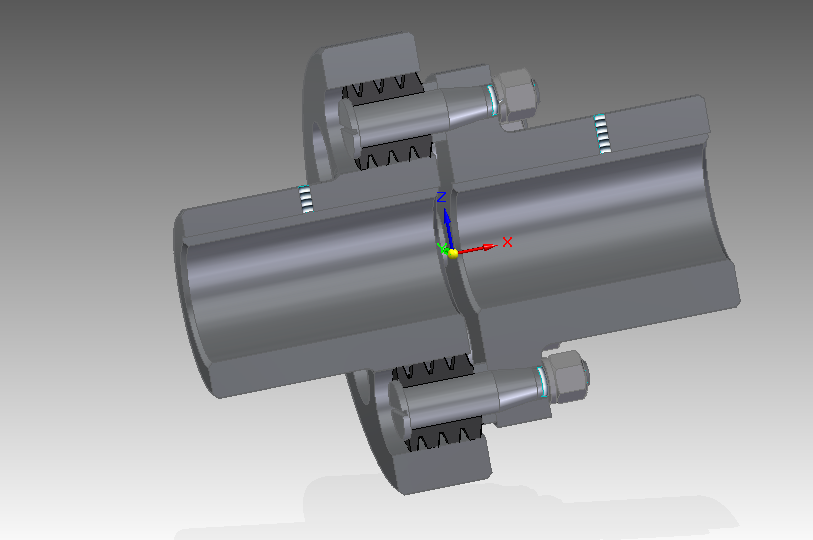

Муфта упругая втулочно-пальцевая изготовлена в соответствии с ГОСТ21424-93 смягчает толчки и удары. Муфты МУВП нашли широкое применение во всех отраслях машиностроения, для передачи средних крутящих моментов, особенно в приводах электродвигателей.
наибольший крутящий момент 710 Н*м ,
диаметры посадочных отверстий: под редуктор 50 мм, под электродвигатель 48мм.
масса сборки 19,83 кг.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфты -
- Муфта МУВП 710-50
Муфта МУВП 710-50
0
4
1997
8
0
100
Сообщить о проблеме
Автор
мурат елеукенов
Дата
16.03.2021
Язык
Русский
Состав

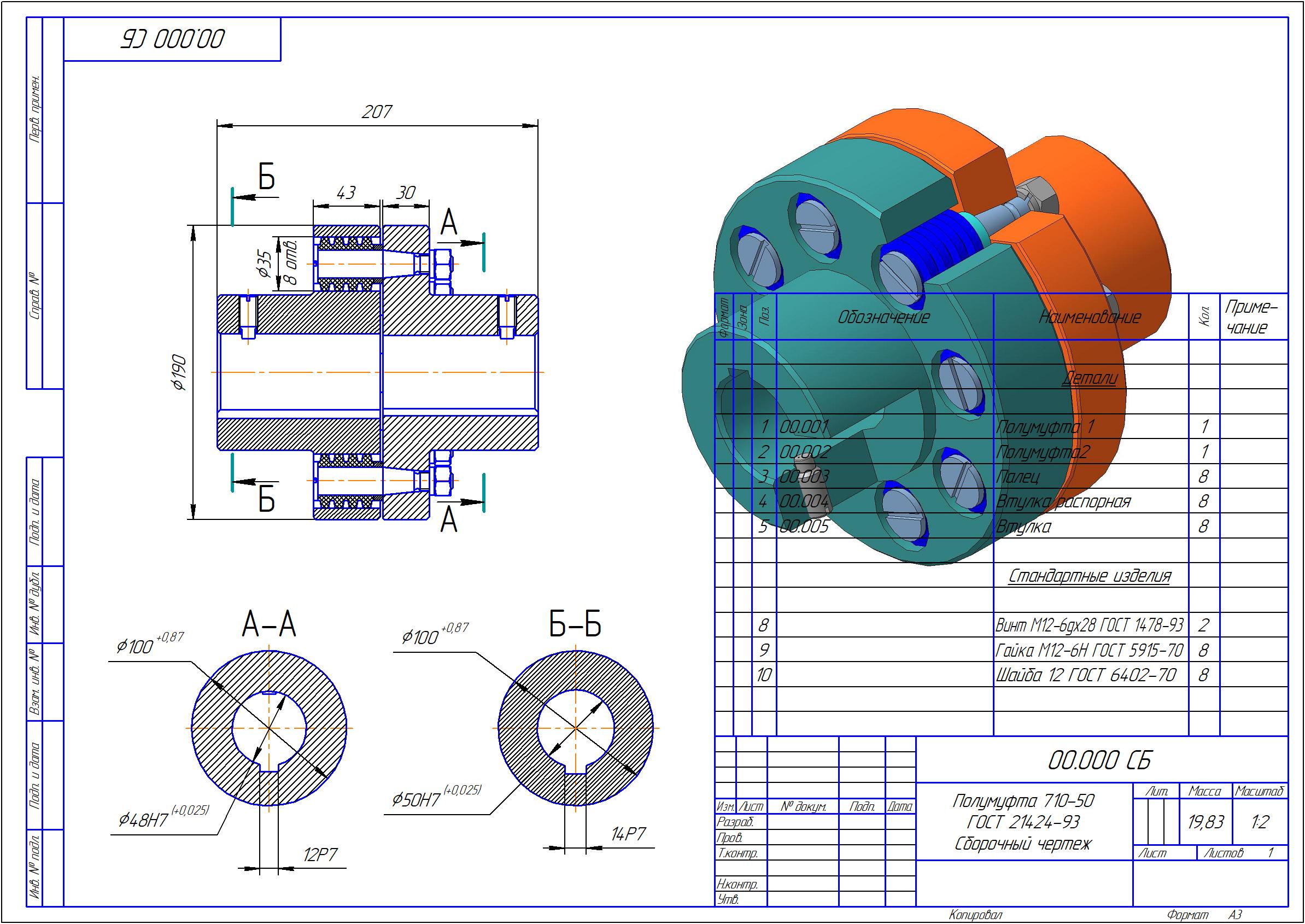

3D сборка, детали, сборочный чертеж, спецификация, рабочие чертежи деталей.
