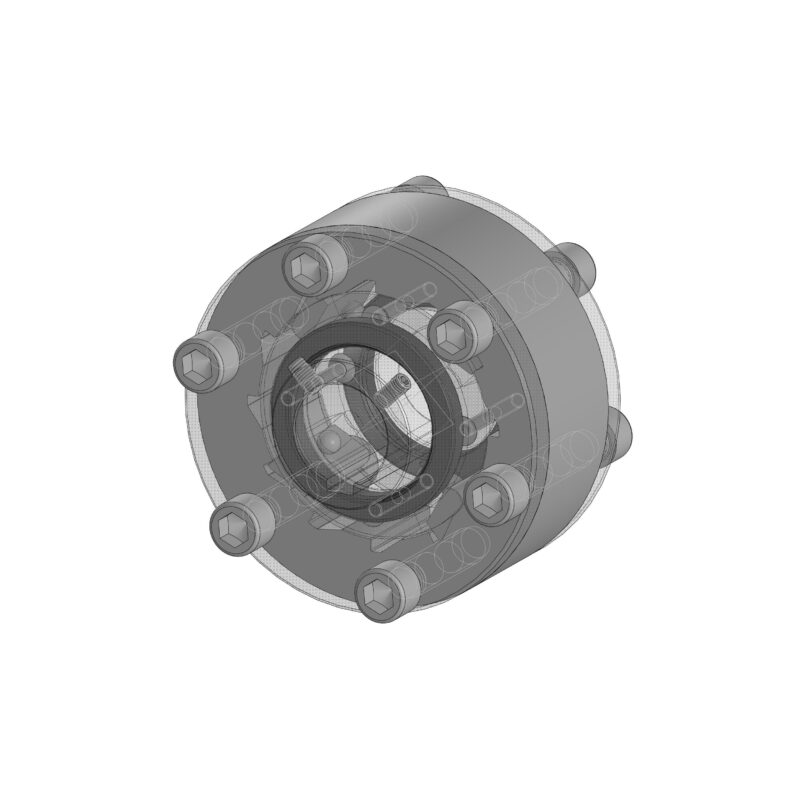

Обгонная муфта. Предохранительный элемент для валов работающих с большой инерцией. В работе представлена Сборка, файлы для резки на электроэрозионном станке и эскизы деталей.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфты -
- Муфта обгонная для вала диаметром 55 мм
Муфта обгонная для вала диаметром 55 мм
0
1
71
0
0
100
Сообщить о проблеме
Автор
Спец
Дата
06.04.2026
Язык
Русский
Состав
3D Сборка (в дереве предупреждения), Спецификация
Софт
КОМПАС-3D V20
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Корпус муфты.cdw
-
Корпус муфты.dxf
-
Крышка муфты 16 мм 2 шт.cdw
-
Крышка муфты 16 мм 2 шт.dxf
-
Сухарь 4 шт.cdw
-
Сухарь 4 шт.dxf
-
Шайба 4 мм 2 шт.cdw
-
Шайба 4 мм 2 шт.dxf
-
-
-
Винт под внутренний шестигранник ISO 4762 - М20 x 40 12 шт.cdw
-
Винт под внутренний шестигранник ISO 4762 - М20 x 40 12 шт.pdf
-
Винт установочный ISO 4026 - М10 x 20 2 шт.cdw
-
Винт установочный ISO 4026 - М10 x 20 2 шт.pdf
-
Корпус муфты.cdw
-
Корпус муфты.pdf
-
Крестовина 60 мм.cdw
-
Крестовина 60 мм.pdf
-
Крышка муфты 16 мм 2 шт.cdw
-
Крышка муфты 16 мм 2 шт.pdf
-
М8х20 DIN 7991 8 шт.cdw
-
М8х20 DIN 7991 8 шт.pdf
-
Обгонная муфта под диаметр 55 мм.cdw
-
Обгонная муфта под диаметр 55 мм.jpg
-
Обгонная муфта под диаметр 55 мм.pdf
-
Сальник 82х110х12 2 шт.cdw
-
Сальник 82х110х12 2 шт.pdf
-
Сухарь 4 шт.cdw
-
Сухарь 4 шт.pdf
-
Шайба 4 мм 2 шт.cdw
-
Шайба 4 мм 2 шт.pdf
-
Шарик подшипника 6306 4 шт.cdw
-
Шарик подшипника 6306 4 шт.pdf
-
-
Винт под внутренний шестигранник ISO 4762 - М20 x 40 12 шт.m3d
-
Винт установочный ISO 4026 - М10 x 20 2 шт.m3d
-
Корпус муфты.m3d
-
Крестовина 60 мм.m3d
-
Крышка муфты 16 мм 2 шт.m3d
-
М8х20 DIN 7991 8 шт.m3d
-
Обгонная муфта под диаметр 55 мм.a3d
-
Обгонная муфта под диаметр 55 мм.spw
-
Обгонная муфта под диаметр 55 мм.stp
-
Сальник 82х110х12 2 шт.m3d
-
Сухарь 4 шт.m3d
-
Шайба 4 мм 2 шт.m3d
-
Шарик подшипника 6306 4 шт.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
