Обгонная муфта для обеспечения вращения ведомого элемента

196

100

3D модель Обгонная муфта для обеспечения вращения ведомого элемента

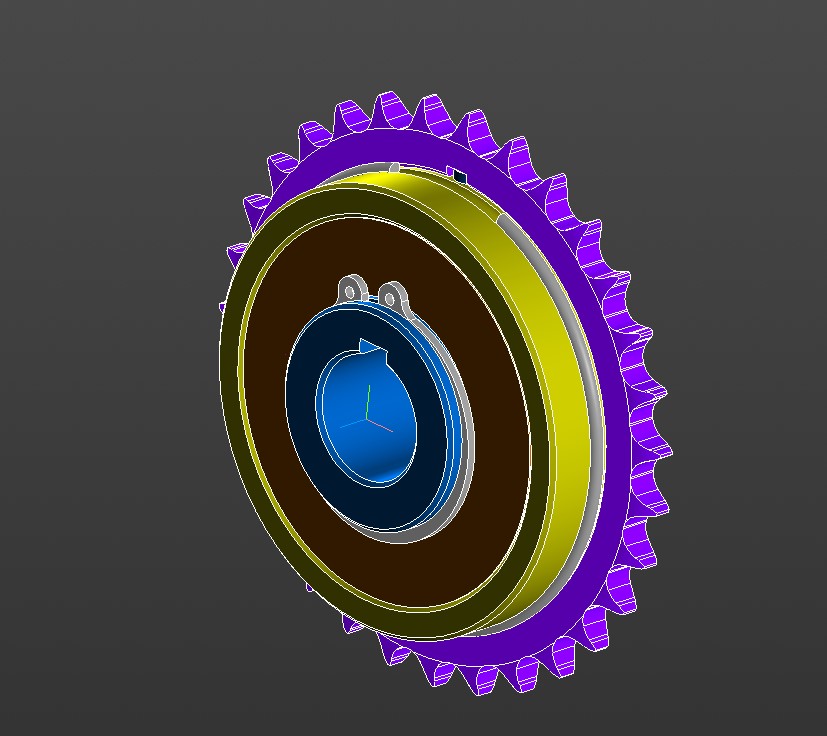

Обгонная муфта для обеспечения вращения ведомого элемента в одном направлении при разнонаправленных движениях ведущего элемента. Предполагается установить на веломобиль с качающимися педалями вместо вращательных. Диаметр вала - 28 мм, количество стопорящих роликов - 6. В данной конструкции установлена звездочка z=31, t=12,7 под цепь ПР-12,7-18,2-2. Но возможна замена на звездочку большего размера.

Муфта обгонная обгонная муфта

Автор

Сергей Нечаенко

Дата

04.12.2022

Язык

Русский

Состав

Сборочный чертеж, деталировка, спецификация, 3D-модели, файлы dxf для ЧПУ.

Софт

КОМПАС-3D 20.0.0.3002 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Обгонная муфта
- Шпонка.m3d
- Обойма.m3d
- Кольцо.m3d
- Шпонка _ ОМ(у)-30.01.003.cdw
- Обгонная муфта Сборочный чертеж _ ОМ(у)-30.00.000 СБ.spw
- Обойма _ ОМ(у)-30.01.001.cdw
- Обгонная муфта Сборочный чертеж _ ОМ(у)-30.00.000 СБ.cdw
- Кольцо н_ж (2мм, 2шт).dxf
- Храповик.m3d
- Звездочка.m3d
- Обгонная муфта.a3d
- Обойма.a3d
- Храповик _ ОМ(у)-30.02.cdw
- Обойма Сборочный чертеж _ ОМ(у)-30.01.000 СБ.cdw
- Звездочка_ОМ(у)-30.01.002.cdw
- Звездочка (8мм,1шт).dxf
- Пружина_ОМ(у)-30.04.cdw
- Пружина.m3d
- Кольцо _ ОМ(у)-30.03.cdw
