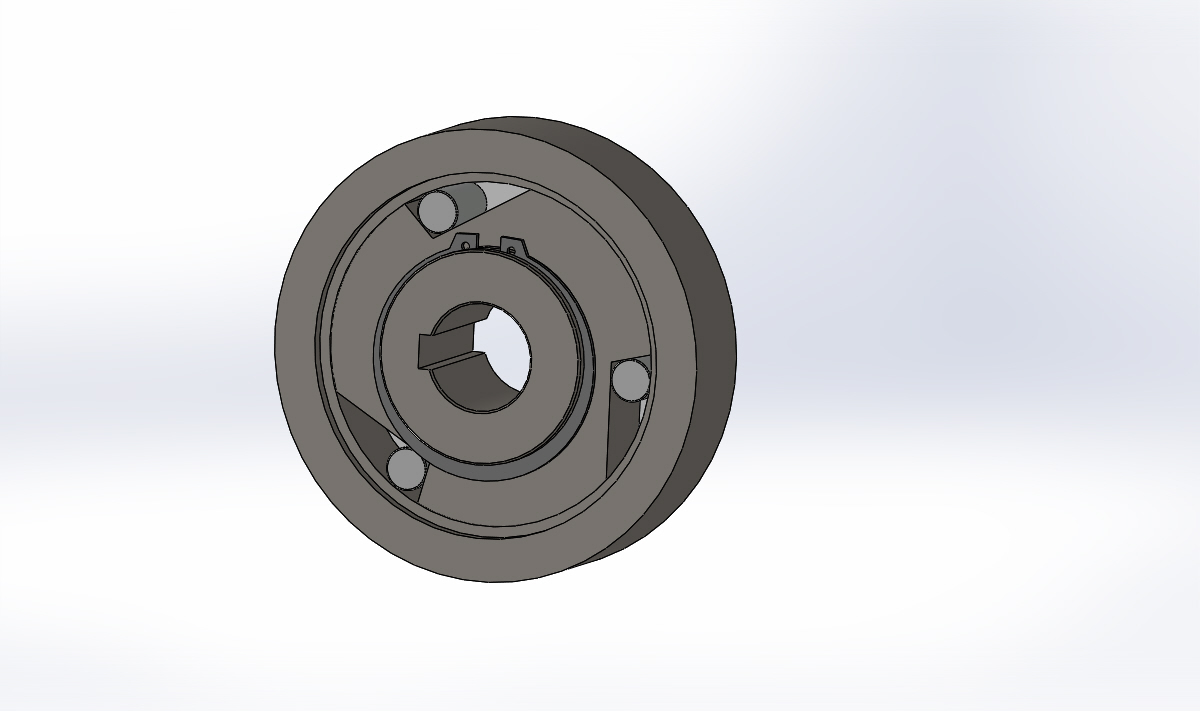

Муфта обгонная роликовая свободного хода II-80*25

Муфта обгонная роликовая свободного хода - деталь механической трансмиссии, которая предотвращает передачу крутящего момента от ведомого вала обратно к ведущему в случае, если по какой-либо причине ведомый начинает вращаться быстрее.
Технические характеристики:
Диаметр обоймы – 80 мм.
Диаметр под вал(посадки) – 25 мм.
Ширина - 33мм.
Количество роликов – 3.
Крутящий момент – 85.
Скорость обгона (внутреннее кольцо обгоняет) – 5000 об/мин.

Состав: 3D Сборка, деталировка Язык документа

Софт: SolidWorks 15

Каталог / Машиностроение и механика / Детали машин / Соединения / Муфта обгонная роликовая свободного хода II-80*25

Просмотр файлов
II-8025\ 150 13940-68.sldprt
Обгонная муфта II-80х25\Обгонная муфта II-80х25 общий вид.JPG
Обгонная муфта II-80х25\Обгонная муфта II-80х25.JPG
Обгонная муфта II-80х25\Обгонная муфта II-80х25.SLDASM
Обгонная муфта II-80х25\Обойма 80.sldprt
Обгонная муфта II-80х25\Пружина 80.sldprt
Обгонная муфта II-80х25\Ролик 80.sldprt
Обгонная муфта II-80х25\Ступица 80 Исп1.sldprt
Обгонная муфта II-80х25\Штифт 80.sldprt
Обгонная муфта II-80х25\Щека 80.sldprt
II-8025
