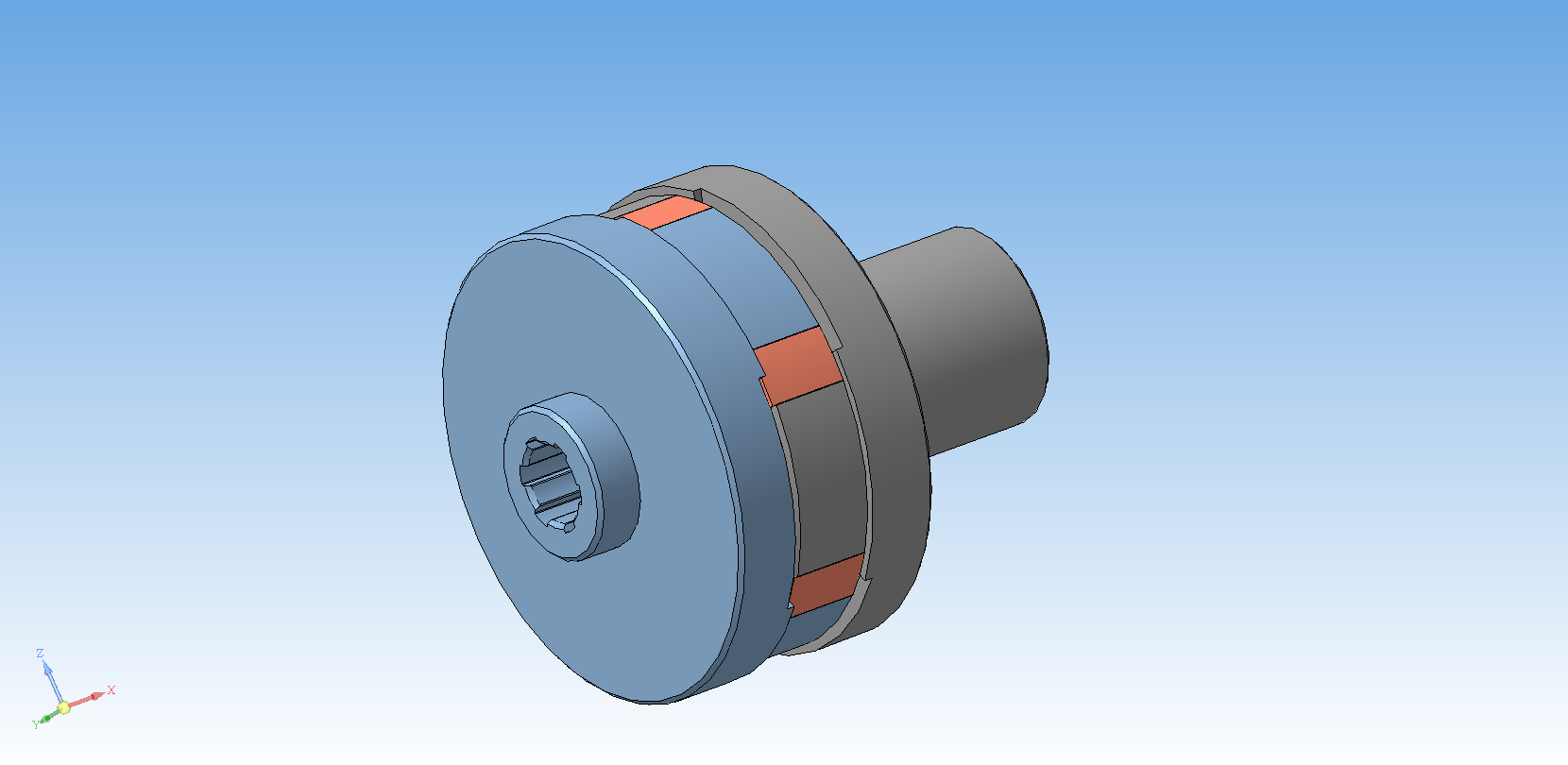

Данная муфта применяется на горных станках наружного бурения.
Соединяет электродвигатель АИР180 (диаметр вала 42 мм со шпоной 12х8 ГОСТ 23360-78) и насос Bosch Rexroth (шлицы D-6х28Н11х34Н7х7F8 ГОСТ 1139-80).
Упругим элементом является звездочка из резиновой смеси гр.МБС.
Муфта передает крутящий момент в 520 Н*м при 1500 об/мин.
