Муфта соединительная с стержнями из полиуретана

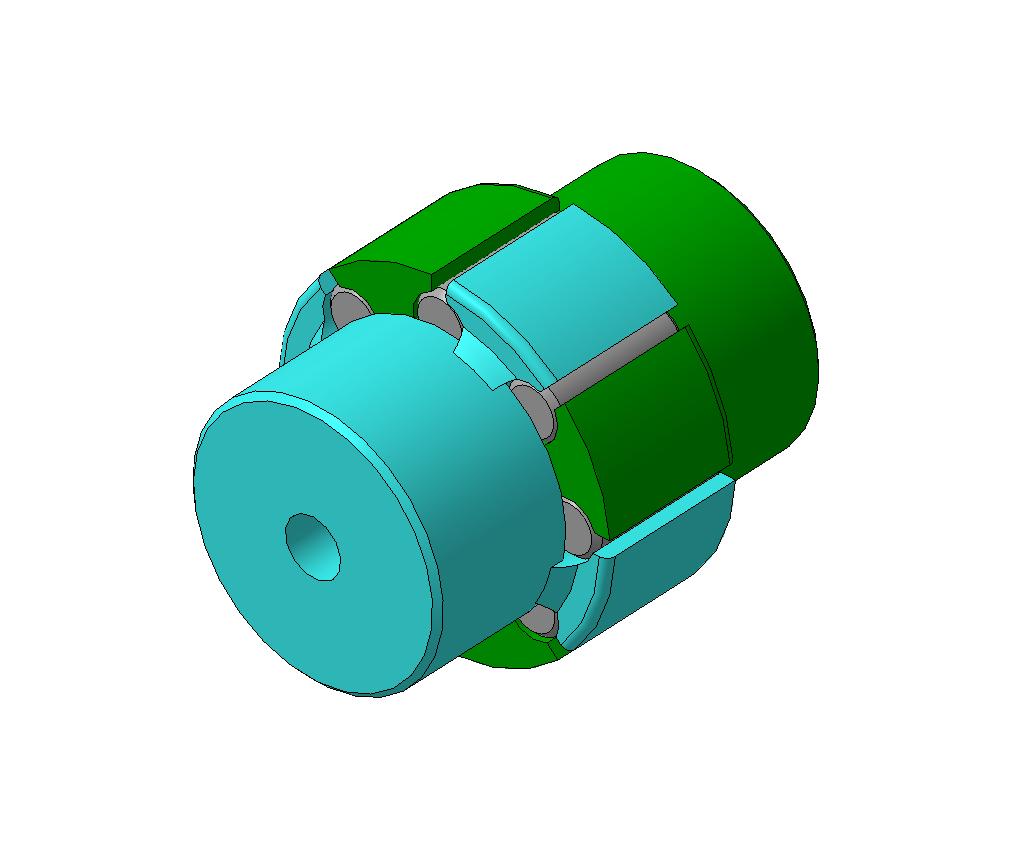

Муфта соединительная. С вставками стержнями из полиуретана. Внутренний диаметр полумуфт 20 мм, но допускается расточка на большие диаметры, для посадки на вал требуемого узла. Допускается пробить шпоночный паз или протянуть шлицевые зацепления. Наружный диаметр муфты в сборе 120 мм. Диаметр полиуретановых пальцев 20 мм. На практике проверено, что полиуретан гораздо лучше по свойствам чем резина, поэтому рекомендуется применять именно их. Муфты широко применяются во многих областях промышленности. Служат демпфером при резких запусках или остановках узлов и механизмов.

Состав: 3D сборка, полумуфта папа/мама, стержни Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Соединения / Муфта соединительная с стержнями из полиуретана
