Муфта соединительная (учебная 3д модель)
Алтайский государственный технический университет им. И.И. Ползунова
Кафедра МАПП (машины и апператы пищевых производств)
Практикум по проектированию в системе КОМПАС
Сборочный чертеж и 3D модель муфты соединительной. Работа студенческая.
В данной работе, проверяются навыки создания сборочных 3D-моделей, использования в них стандартных изделий из библиотек Компас, а так же создания сборочных чертежей и спецификации к ним. Параметры и размеры, согласно варианта.

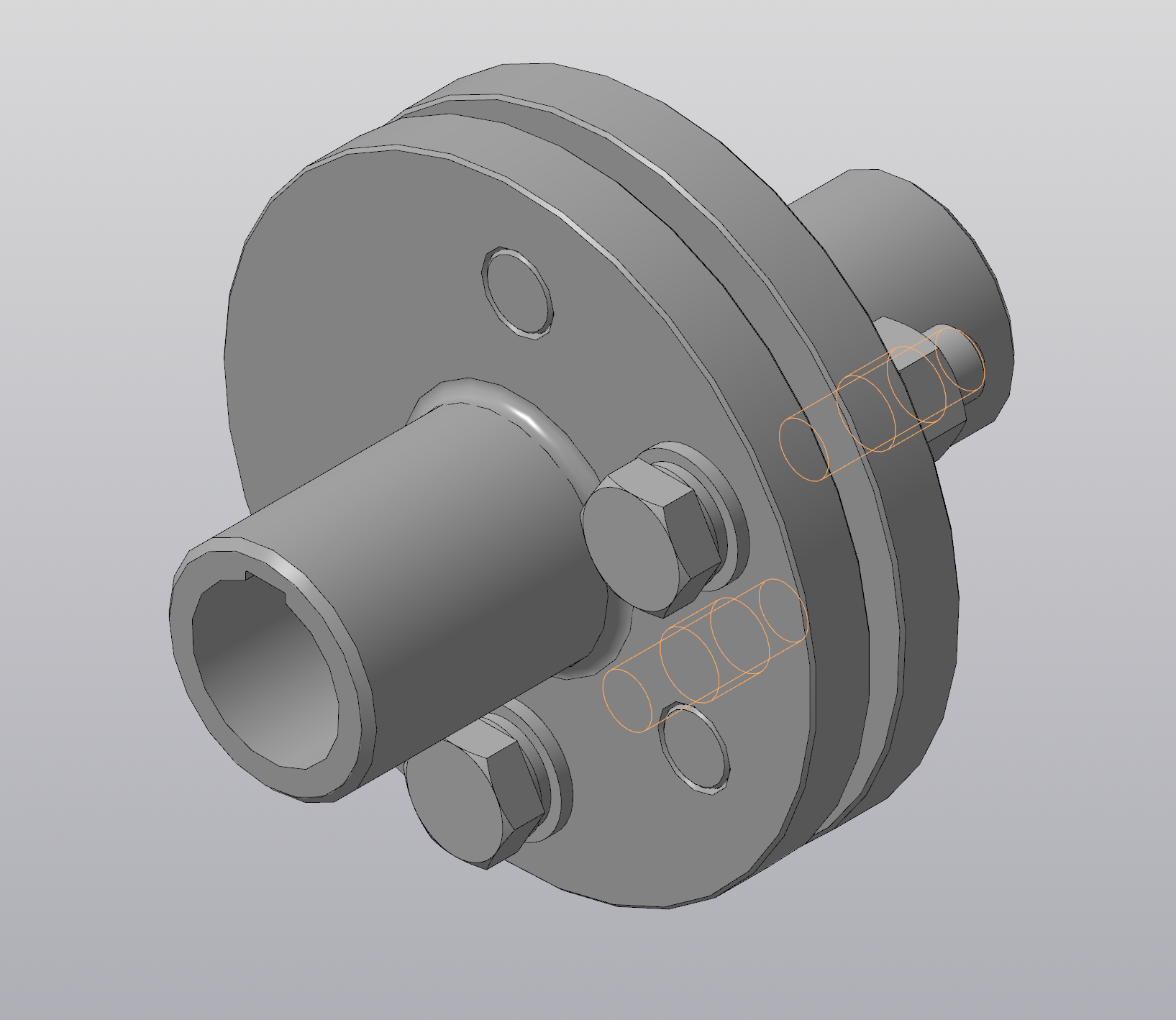

Состав: 3D-модель муфты, состав: Полумуфта правая, полумуфта левая, палец, упругая вставка, стндартные изделия (болт, шайба, гайка, гровер). Сборочный чертеж, спецификация.
Софт: КОМПАС-3D 18.1
