Муфта упругая втулочно-пальцевая МУВП-7

Муфта упругая втулочно-пальцевая МУВП-7
Применение: общемашиностроительное
Назначение: соединение соосных валов при передаче крутящего момента от 6,3 до 16000 Нхм и уменьшения динамических нагрузок при угловых, радиальных и осевых смещениях валов.
Соответствие: требованием ГОСТ 21424 «МУФТЫ УПРУГИЕ ВТУЛОЧНО-ПАЛЬЦЕВЫЕ.
Параметры и размеры»
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;
- частота вращения не более величины, указанной в таблице технических характеристик;
- вращение в любую сторону;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

Состав: 3d сборка, втулка, палец, полумуфта Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Передачи / Муфта упругая втулочно-пальцевая МУВП-7

Муфта упругая втулочно-пальцевая МУВП-7.a3d
Муфта упругая втулочно-пальцевая МУВП-7.docx

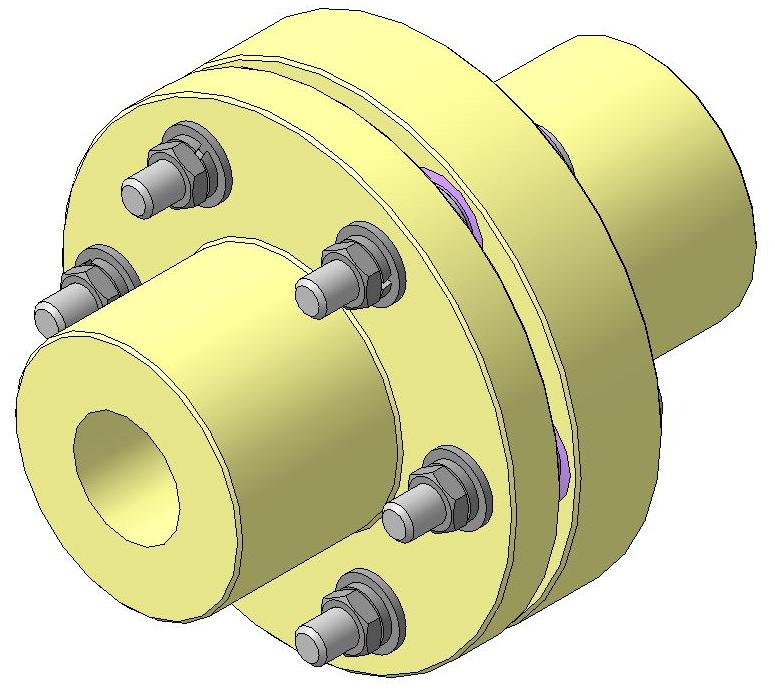

Муфта упругая втулочно-пальцевая МУВП-7 изометрия.jpg
Втулка распорная.m3d
Втулка упругая.m3d
Палец.m3d
Полумуфта вала.m3d
Полумуфта привода.m3d
