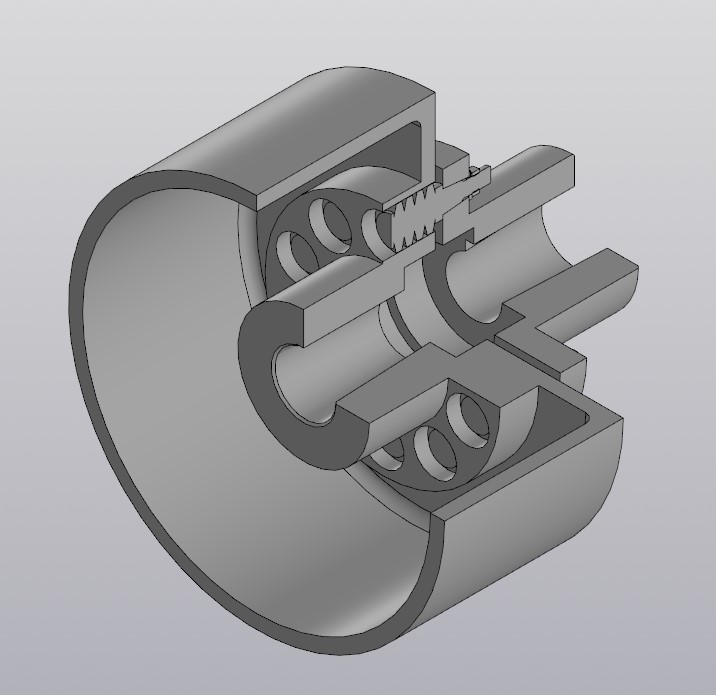

Муфта упругая втулочно-пальцевая Т2000-70-3-65-3.
Диаметр тормозного шкива D = 400 мм.
Отверстия под длинные концы конических валов. Диаметр отверстий под валы: со стороны двигателя 70 мм, со стороны редуктора 65 мм.
Модель пальца упрощенная в составе с распорной и упругой втулками одним телом.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфта упругая втулочно-пальцевая МУВП Т2000
Муфта упругая втулочно-пальцевая МУВП Т2000
0
2
454
8
0
30
Автор
Тихон
Дата
17.05.2020
Язык
Русский
Состав
3D сборка, детали (полумуфта, полумуфта с тормозным шкивом, палец)
Софт
КОМПАС-3D 18.1
Как открыть?
Содержимое архива
-
МУВП Т2000
-
Полумуфта с тормозным шкивом.m3d
-
МУВП Т2000-70-3-65-3.a3d
-
Полумуфта.m3d
-
Палец.m3d
-
