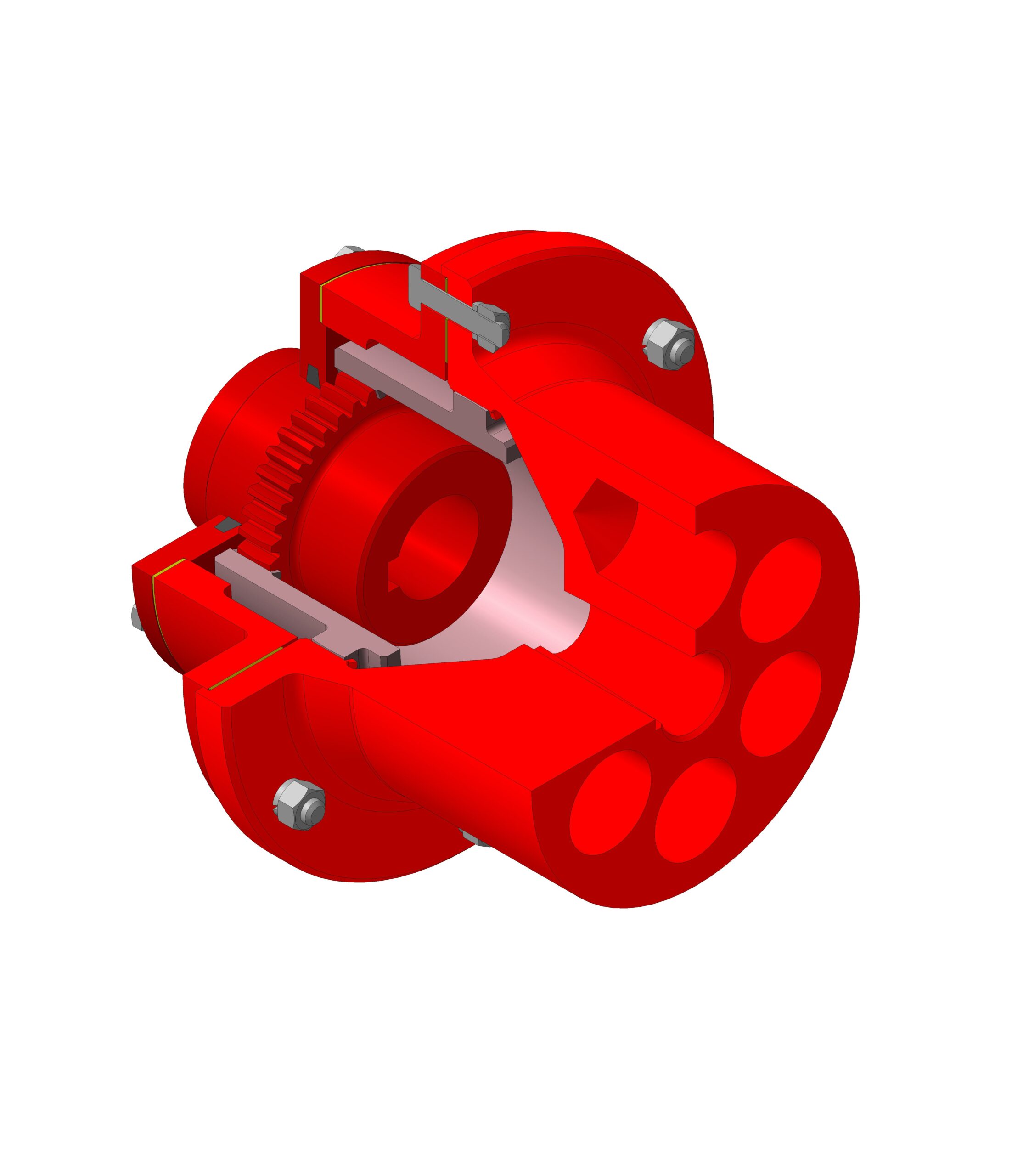

Муфта зубчатая со шкивом тормозным диаметром 200 мм

Модель данной муфты создана на основе старых чертежей.
Краткая характеристика:
Диаметр конического (1:10) входного вала - 40 мм;
Диаметр выходного вала - 50 мм;
Количество зубчатых втулок - 2;
Малая втулка - m=3, z=40;
Большая втулка - m=3, Z=56;
Диаметр тормозного шкива - 200 мм;
Максимальный крутящий момент - 32000 кг*см.
Устанавливается данная муфта на приводе механизма передвижения специальной железнодорожной платформы, и передает крутящий момент от кранового двигателя типа MTF, к редуктору привода механизма передвижения.
В архиве так же находятся старые чертежи, по которым была создана модель.

Состав: 3D сборка + исторические чертежи Язык документа

Софт: КОМПАС-3D 16.1.15

Файлы:

Каталог / Машиностроение и механика / Детали машин / Соединения / Муфта зубчатая со шкивом тормозным диаметром 200 мм

Муфта зубчатая со шкивом тормозным ф200/
Муфта зубчатая со шкивом тормозным ф200/73668-7 - Прокладка ф204.m3d
Муфта зубчатая со шкивом тормозным ф200/73688-4 - Втулка зубчатая m=3, z=56.m3d
Муфта зубчатая со шкивом тормозным ф200/73688-6 - Кольцо уплотнения.m3d
Муфта зубчатая со шкивом тормозным ф200/73688-8 - Уплотнение.m3d
Муфта зубчатая со шкивом тормозным ф200/73732-1 - Муфта зубчатая со шкивом тормозным ф200.a3d
Муфта зубчатая со шкивом тормозным ф200/73732-1 - Муфта зубчатая со шкивом тормозным ф200.jpg
Муфта зубчатая со шкивом тормозным ф200/73732-1 - Прокладка Ф12_8.m3d
Муфта зубчатая со шкивом тормозным ф200/73732-2 - Шкив тормозной.m3d
Муфта зубчатая со шкивом тормозным ф200/73732-3 - Полумуфта.m3d
Муфта зубчатая со шкивом тормозным ф200/73732-4 - Втулка зубчатая m=3, z=40.m3d
Муфта зубчатая со шкивом тормозным ф200/73732-5 - Прокладка ф288.m3d
Муфта зубчатая со шкивом тормозным ф200/Болт М10-6gx30.58.099 ГОСТ 7798-70.m3d
Муфта зубчатая со шкивом тормозным ф200/Болт М12-6gx50.58.099 ГОСТ 7798-70.m3d
Муфта зубчатая со шкивом тормозным ф200/Винт В.М8-6gx16.58.019 ГОСТ 17473-80.m3d
Муфта зубчатая со шкивом тормозным ф200/Гайка М12-6H.8.20 ГОСТ 5915-70.m3d
Муфта зубчатая со шкивом тормозным ф200/Муфта зубчатая со шкивом тормозным Ф200.pdf
Муфта зубчатая со шкивом тормозным ф200/Шайба 10 65Г 019 ГОСТ 6402-70.m3d
Муфта зубчатая со шкивом тормозным ф200/Шайба 12 65Г 019 ГОСТ 6402-70.m3d
