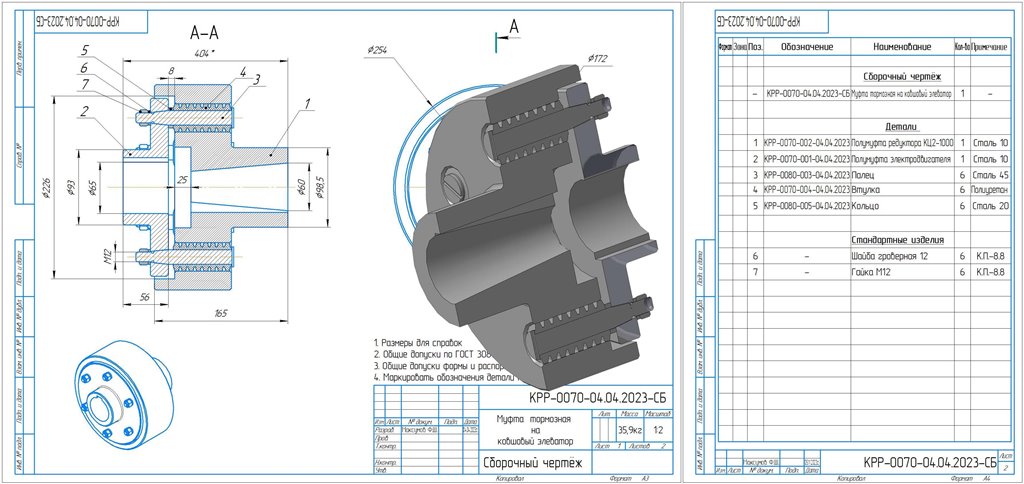

Тормозной барабан, или (муфта) от ковшового элеватора, расположена между электродвигателем и редуктором находящееся на верхней точке элеватора. Тормозной барабан тормозиться специальными тормозными колодками ТКГ-250. Модель выполнена в программе КОМПАС 3Д, версия 16, Сама деталь состоит из двух полумуфт которое между собой соединяться пальцево-втулочным соединением...
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Тормозной барабан (муфта) от ковшового элеватора для транспортировки фосфоритовой муки в бункер заполнения мукой
Тормозной барабан (муфта) от ковшового элеватора для транспортировки фосфоритовой муки в бункер заполнения мукой
0
0
40
0
0
60
Автор
Фархад
Максумов
Дата
11.12.2023
Язык
Русский
Состав
3d Сборка, модель отдельных деталей, чертежи оформленные
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
60-мм Полумуфта редуктора элеватора (29,30)- — копия.m3d
-
65 мм Полумуфта электродвигателя ( Элеватор 29,30 ) .m3d
-
Втулка.cdw.cdw
-
Втулка.m3d
-
Гайка М12.m3d
-
Гровер 12.m3d
-
Кольцо.cdw
-
Кольцо.m3d
-
Муфта пальцево-втулочная на элеватор поз. (29,30) _ KPP-0070-04.04.2023-СБ.cdw
-
Муфта упругая втулочно-пальцевая.spw
-
Палец.cdw
-
Палец.m3d
-
Полумуфта редуктора от элеватора поз. (29,30) _ KPP-0070-002-04.04.2023.cdw
-
Полумуфта электродвигателя от элеватора поз. (29,30) _ KPP-0070-001-04.04.2023.cdw
-
Сборочный чертеж 5.a3d
-
Тормозной барабан .jpg
