Спроектировать привод к роторному затвору пневматического рыбоперегружателя

Московский государственный университет технологий и управления
Кафедра теоретической механики и инженерной графики
Курсовой проект по дисциплине "детали машин"
Тема проекта: Спроектировать привод к роторному затвору пневматического рыбоперегружателя
Москва 2014

Окружная сила на лопастях ротора, 2,5, кН
Окружная скорость на лопастях ротора, 1, м/с
Диаметр лопастного ротора, 600, мм
Допустимое отклонение скорости ротора, 5,%
Срок службы привода, 5, лет.
Спроектировать привод к роторному затвору пневматического рыбоперегружателя (рис. 6), состоящий из электродвигателя 1, комбинированной упруго-предохранительной муфты 2, соосного редуктора с косозубыми цилиндрическими колесами 3 и цепной передачи с втулочно-роликовой цепью 4. Через приемный бункер рыба подается к разгрузочному устройству, частью которого служит роторный затвор. Он выполнен в виде корпуса 5, внутри которого на коренном валу установлен ротор с радиальными лопастями и резиновыми уплотнениями на них 6. Объем между лопастями заполняется рыбой, при вращении ротора высыпающейся в разгрузочный люк.
Содержание

Введение…………………………………………………………………3
1. Выбор электродвигателя………………………………………………..4
2. Кинематический и силовой расчет……………………………………..6
3. Расчет зубчатых колес редуктора……………………………………....7
3.1. Выбор материалов и допускаемых напряжений……………….7
3.2. Расчет параметров зубчатых колес……………………………..8
4. Расчет открытой передачи……………………………………………..16
5. Предварительный расчет валов……………………………………......19
6. Конструирование зубчатых колес……………………………………..22
7. Конструктивные размеры корпуса……………………………………23
8. Первая компоновка…………………………………………………….25
8.1. Расчет реакций опор и моментов валов………………………...25
9. Вторая компоновка……………………………………………………...34
10. Проверка прочности шпоночных соединений………………………...35
11. Уточненный расчет выходного вала………………………………......37
12. Вычерчивание редуктора……………………………………………….40
12.1.Выбор посадок………………………………………………………….40
13. Смазка зубчатых колес и подшипников……………………………….41
14. Сборка редуктора, монтаж привода на рамах………………………....42
Список использованной литературы…………………………………….....44

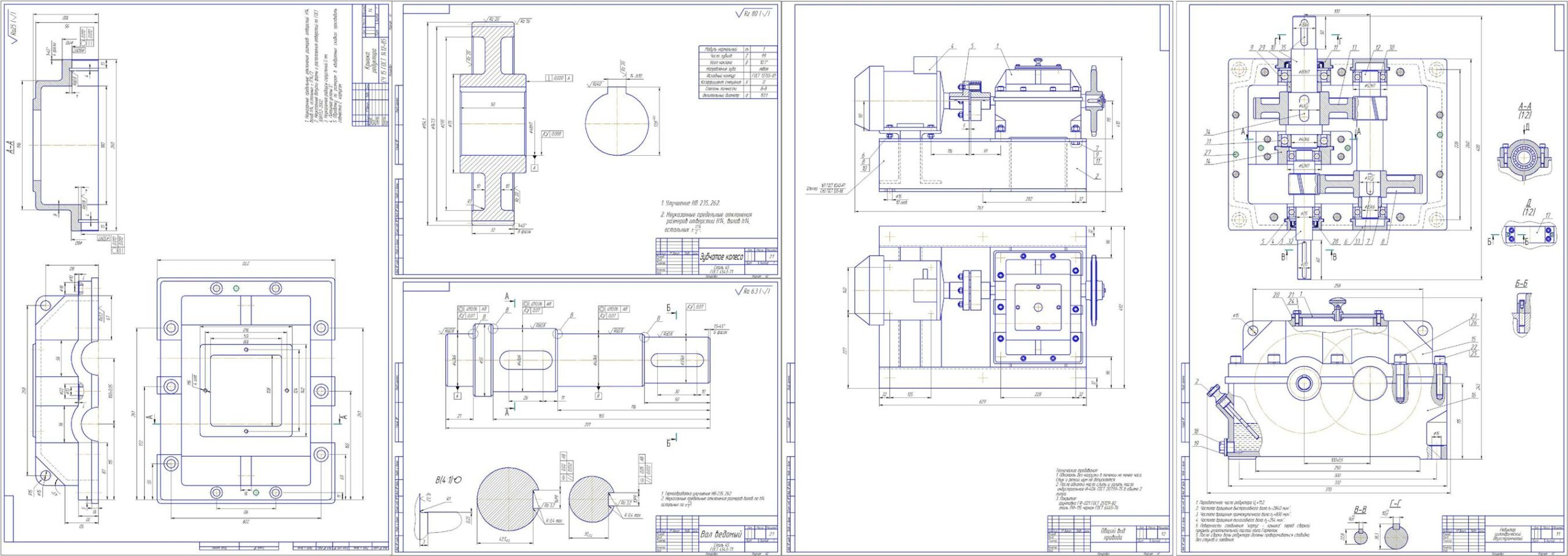

Состав: Редуктор (Сб), Привод (ВО), Деталировка(крышка, колесо, вал). Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14 SP2

Файлы:
курсовой/
курсовой/редуктор СБ.cdw
курсовой/деталировка крышка.cdw
курсовой/деталировка вал.cdw
курсовой/привод ВО.cdw
курсовой/Спецификация редуктор.spw
курсовой/деталировка колесо.cdw
курсовой/записка.doc
курсовой/Спецификация привод.spw
