Шиберный затвор с пневматическим приводом - МПТ-21.00.000СБ

Министерство науки и высшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Магнитогорский государственный технический университет
им. Г.И. Носова»
Кафедра Проектирования и эксплуатации металлургических машин и оборудования
ПРАКТИЧЕСКОЕ ЗАДАНИЕ
Вариант № _12_
По дисциплине: «Проектирование технологического оборудования»
На тему: «Разработка конструкции шиберного затвора с пневматическим приводом»
Магнитогорск 2024

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4
1 ПРОЕКТНЫЙ РАСЧЕТ КОНСТРУКЦИИ ШИБЕРНОГО ЗАТВОРА С ПНЕВМАТИЧЕСКИМ ПРИВОДОМ 5
2. РЕЗУЛЬТАТЫ ВЫПОЛНЕНИЯ ПРАКТИЧЕСКОЙ ЧАСТИ ПРОЕКТА 9
2.1 Описание предлагаемой конструкции 10
2.2 Схема сборки-разборки шиберного затвора 11
2.3 Ведомость материалов необходимых для изготовления шиберного затвора 12
ЗАКЛЮЧЕНИЕ 13
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 14
ПРИЛОЖЕНИЕ 15
15

Целью проекта является
1. Проанализировать конструкцию шиберного затвора;
2. Изучить, рассчитать, спроектировать и вычертить схему машинного агрегата и его элементов;
3. Мощность привода

Исходные данные:
- максимальный размер частиц материала Dmax = 0,1 м;
- насыпная плотность материала pH = 980 кг/м3;
- высота насыпки материала в бункере H = 3,5 м;
- время открывания затвора t = 6 сек;
- угол естественного откоса материала, φ = 40 град.

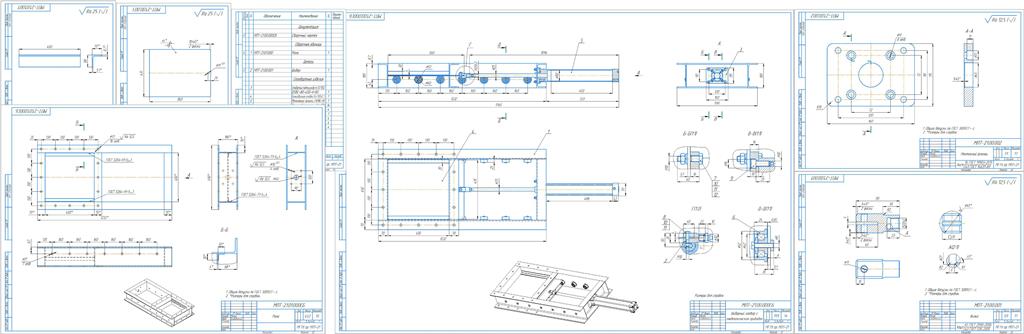

Шиберный затвор включает раму сварную из швеллеров и уголков; пневмоцилиндр, шибер, вилку и монтажный фланец. Для дозированной выдачи сыпучих материалов используется лист толщиной в 4 мм, который соединен со штоком пневмоцилиндра через вилку. Площадь листа соответствует площади перекрываемого прохода. Для перемещения шиберной заслонки применяется пневмоцилиндр.
