Спроектировать привод рольганга

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ПРОМЫШЛЕННЫХ ТЕХНОЛОГИЙ И ДИЗАЙНА»
ВЫСШАЯ ШКОЛА ТЕХНОЛОГИИ И ЭНЕРГЕТИКИ
Институт безотрывных форм обучения
КУРСОВАЯ РАБОТА
по дисциплине «Основы проектирования»
на тему:
Спроектировать привод рольганга
Санкт-Петербург
2017
1 Технические требования
1.1 Синхронная частота вращения вала электродвигателя 1500 об/мин. Привод установлен на сварной раме
1.2 Редуктор нестандартный червячный одноступенчатый.
1.3 Другие виды передач : клиноременная
Натяжение ремня с помощью салазок
1.4 Муфта – по усмотрению студента.
1.5 Дополнительные указания : рольганг установлен в цехе, работает в автоматическом режиме.
1.6 Основные параметры
Требуемая мощность Р = 3.5 кВт
Частота вращения приводного вала n = 42 об/мин
Допускаемое отклонение частоты вращения вала – 5 %
Длина рольганга – 12 м
Ширина рольганга – 900 мм
1.7 Срок службы при трехсменной работе t = 6 лет.

Содержание
Техническое Задание
1. Расчёт механического привода:
1.1. Кинематический и силовой расчёт привода
1.1.1. Подбор двигателя
1.1.2. Определение передаточных отношений привода
1.1.3. Определение частот вращения валов привода
1.1.4. Определение расчётных крутящих моментов на валах привода
1.1.5. Определение времени работы
1.2. Расчет клиноременной передачи
1.3. Расчёт червячной передачи
1.3.1. Выбор материала
1.3.2. Расчет допускаемых напряжений
1.3.3. Определение предварительных значений основных геометрических
параметров червячной передачи
1.3.4. Проверочный расчет передачи на прочность
1.3.5. Проверка зубьев колеса по напряжениям изгиба
1.3.6. Геометрические размеры червяка и колеса
1.3.7. Силы в зацеплении
2. Ориентировочный расчёт валов:
2.1.Определение размеров валов
2.2. Расчёт валов на прочность
2.2.1 Расчёт быстроходного вала
2.2.2. Расчёт тихоходного вала
3. Расчёт и подбор подшипников:
3.1 Подшипники быстроходного вала
3.3 Подшипники тихоходного вала
4.1. Расчёт корпуса редуктора
4.2 Выбор смазки и уплотнений
5. Выбор соединительных муфт и проверка их работоспособности
Список литературы

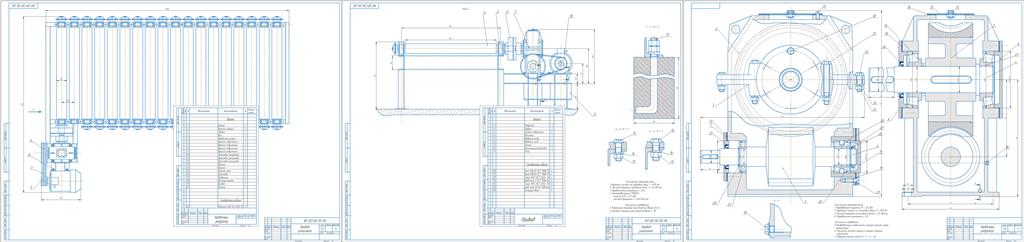

Состав: Привод рольганга, редуктор червячный, спецификация на редуктор, спецификация привода, пояснительная записка Язык документа

Софт: КОМПАС-3D v15.2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Спроектировать привод рольганга

Курсовая_Коппалов МВ.rtf
2017 ЛИСТ 2 Привод.cdw
2017 Привод рольганга.doc
2017 Привод.cdw
2017 Редуктор червячный.cdw
2017 Спецификация на редуктор.spw
2017 Спецификация привода.spw
