Рольганг 2400x1300

0
1
76
1
0
60

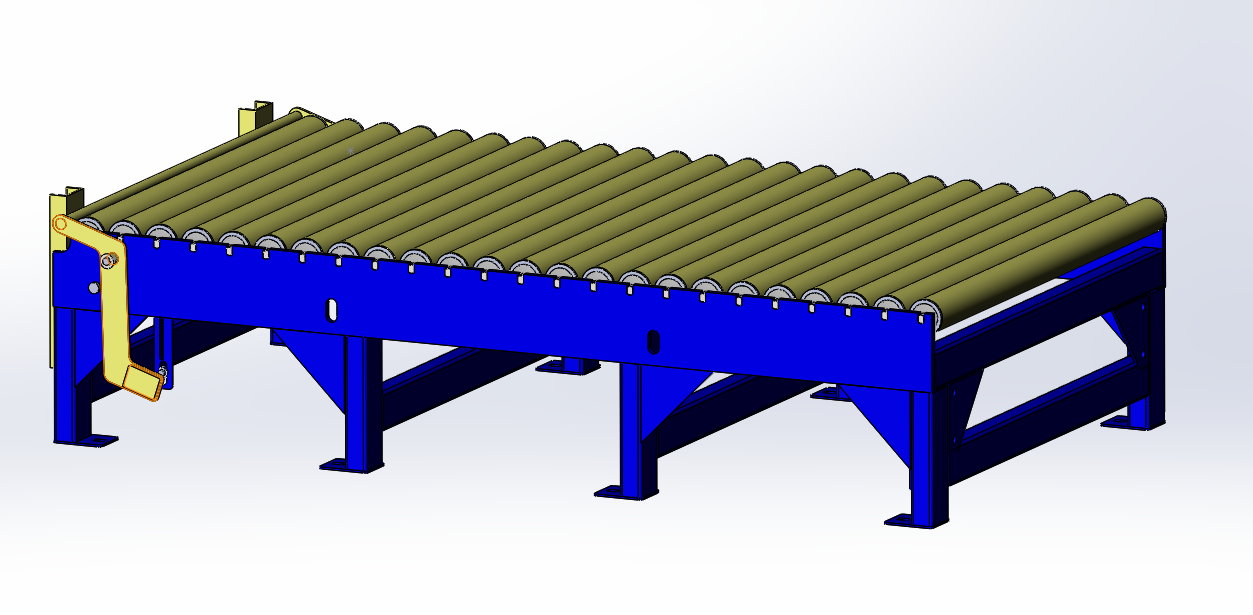

Рольганг для транспортировки тяжёлых поддонов весом до 3 т.
Габаритные размеры: Длина: 2461мм, Ширина: 1401мм, Высота: 610мм
Рольганг рассчитан на транспортировку поддонов шириной до 1300мм, плоскость транспортировки от основания 574.5мм.
Конструкция предусматривает соединение рольгангов между собой.

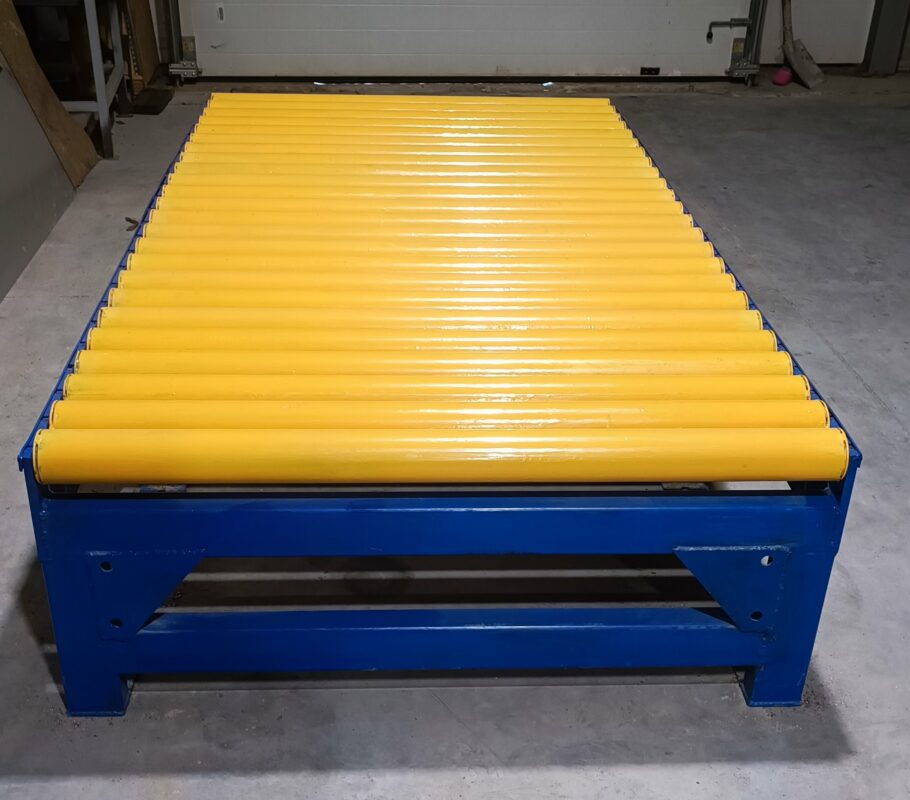

Проектом предусмотрен монтаж индукционного датчика, сигнализирующего о достижении поддоном окончания участка движения. Проект реализован в металле и протестирован на работоспособность. В проекте используется конструкция катков с центральным валом.


Сообщить о проблеме
Дата
26.08.2026
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2025 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-6305-2RS.SLDPRT 6305-2RS.SLDPRT
    • icon-PR18-8DN.SLDPRT PR18-8DN.SLDPRT
    • icon-Болт М20х2.5 L50.SLDPRT Болт М20х2.5 L50.SLDPRT
    • icon-Втулка опоры ролика.SLDPRT Втулка опоры ролика.SLDPRT
    • icon-Гайка M18x1(PR18-8DN).SLDPRT Гайка M18x1(PR18-8DN).SLDPRT
    • icon-Гайка M20x2.5.SLDPRT Гайка M20x2.5.SLDPRT
    • icon-Гровер М20.SLDPRT Гровер М20.SLDPRT
    • icon-Кольцо К-25.SLDPRT Кольцо К-25.SLDPRT
    • icon-Кольцо КН-62.SLDPRT Кольцо КН-62.SLDPRT
    • icon-Коромысло датчика (левое).SLDPRT Коромысло датчика (левое).SLDPRT
    • icon-Коромысло датчика (правое).SLDPRT Коромысло датчика (правое).SLDPRT
    • icon-Косынка боковая.SLDPRT Косынка боковая.SLDPRT
    • icon-Косынка торцевая.SLDPRT Косынка торцевая.SLDPRT
    • icon-Крепление датчика.SLDPRT Крепление датчика.SLDPRT
    • icon-Крепление кабеля.SLDPRT Крепление кабеля.SLDPRT
    • icon-Крышка торца ролика.SLDPRT Крышка торца ролика.SLDPRT
    • icon-Лабиринтное уплотнение под 305 подшипник.SLDPRT Лабиринтное уплотнение под 305 подшипник.SLDPRT
    • icon-Ножка рамы.SLDPRT Ножка рамы.SLDPRT
    • icon-Обечайка ролика рольганга.SLDPRT Обечайка ролика рольганга.SLDPRT
    • icon-Опора ролика (левай).SLDPRT Опора ролика (левай).SLDPRT
    • icon-Опора ролика (правая).SLDPRT Опора ролика (правая).SLDPRT
    • icon-Ось ролика рольганга.SLDPRT Ось ролика рольганга.SLDPRT
    • icon-Палец коромысла датчика.SLDPRT Палец коромысла датчика.SLDPRT
    • icon-Перекладина рамы (внутреняя).SLDPRT Перекладина рамы (внутреняя).SLDPRT
    • icon-Перекладина рамы (задняя).SLDPRT Перекладина рамы (задняя).SLDPRT
    • icon-Перекладина рамы (нижняя).SLDPRT Перекладина рамы (нижняя).SLDPRT
    • icon-Перекладина рамы (передняя).SLDPRT Перекладина рамы (передняя).SLDPRT
    • icon-Перемычка датчика.SLDPRT Перемычка датчика.SLDPRT
    • icon-Подкладка под ножку.SLDPRT Подкладка под ножку.SLDPRT
    • icon-Рама рольганга.SLDASM Рама рольганга.SLDASM
    • icon-Ролик рольганга.SLDASM Ролик рольганга.SLDASM
    • icon-Рольганг .SLDASM Рольганг .SLDASM
    • icon-Рольганг .STEP Рольганг .STEP
    • icon-Рольганг 1.jpg Рольганг 1.jpg
    • icon-Рольганг 2.jpg Рольганг 2.jpg
    • icon-Торцевая чашка рольганга.SLDPRT Торцевая чашка рольганга.SLDPRT
    • icon-Упор коромысла датчика.SLDPRT Упор коромысла датчика.SLDPRT
    • icon-Упор поллет.SLDPRT Упор поллет.SLDPRT
    • icon-Шайба М18 (PR18-8DN).SLDPRT Шайба М18 (PR18-8DN).SLDPRT
    • icon-Шайба М20.SLDPRT Шайба М20.SLDPRT
    • icon-Шайба регулировочная 25х35х0,1 мм DIN 988.SLDPRT Шайба регулировочная 25х35х0,1 мм DIN 988.SLDPRT
