Спроектировать привод сушильного аппарата согласно кинематической схеме u=47.451

0
0
29
0
0

Белорусский государственный университет пищевых и химических технологий
Кафедра оборудования пищевых производств
Курсовая работа по дисциплине «Прикладная механика»
Привод сушильного аппарата
Могилев 2023

Исходные данные:
-мощность приводного вала Np , кВт 3,6
-частота вращения приводного вала ωp , рад/с 3,2
Электродвигатель:
-тип 4А112М4УЗ
-мощность, кВт 5,5
-асинхронная частота вращения, об/мин 1450
Муфта:
-тип МУВП ГОСТ 21424-93
Редуктор цилиндрический:
-тип ЦУ-100
-передаточное отношение, uцр 6,3
Зубчатая цилиндрическая передача:
-число зубьев шестерни, z1 20
-число зубьев колеса, z2 60
-передаточное отношение, uзцп 3
Ременная передача:
-тип С(В)
-число ремней 5
-передаточное отношение, uрп 2,51

Содержание
Введение 4
1 Кинематическая схема привода 5
2 Расчетная часть 6
2.1 Кинематический расчет привода 6
2.2 Выбор редуктора 9
2.3 Расчет зубчатой цилиндрической передачи 10
2.4 Расчет ременной передачи 14
2.5 Расчет шпоночного соединения, подбор муфты 16
2.5.1 Расчет шпоночного соединения 16
2.5.2 Подбор муфты 17
3 Рекомендации по выбору масла и смазки всех узлов привода 19
4 Краткое описание порядка сборки, работы и обслуживания основных элементов привода 20
5 Требования техники безопасности к проектируемому объекту 21
Заключение 22
Список используемой литературы 23



Дата
04.03.2024
Язык
Русский
Состав

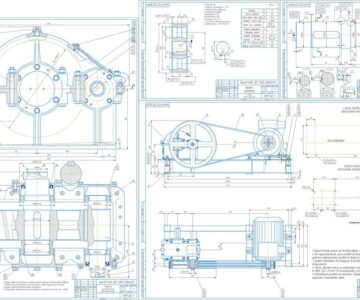

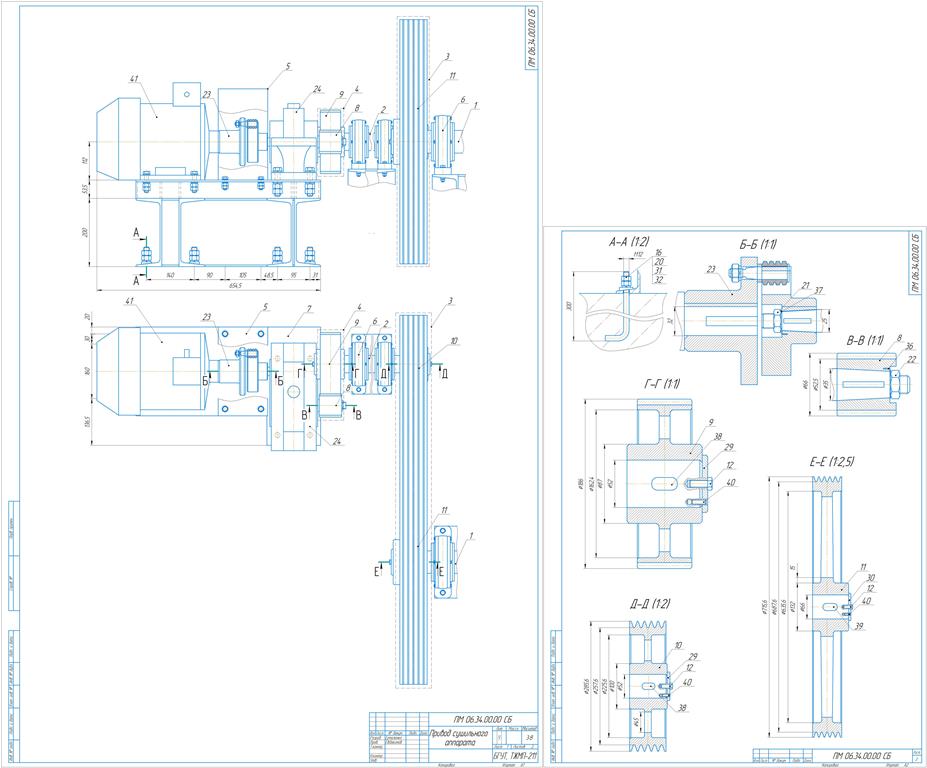

Спецификация, Чертёж привода, Чертёж разрезов, ПЗ
