Цилиндр пневматический ход поршня 250мм

Пневмоцилиндр используется для перемещения столов подъема в различных механизмах оборудования импульсной формовки. Может использоваться и для других целей.

Техническая характеристика
1. Диаметр поршня 320 мм.
2. Диаметр штока 100 мм.
3. Ход поршня 250 мм
4. Рабочее тело -сжатый воздух
5. Давление рабочего тела 0,6 ± 0,1 МПа
6. Усилие теоретическое, толкающее 40210 Н, тянущее 36280

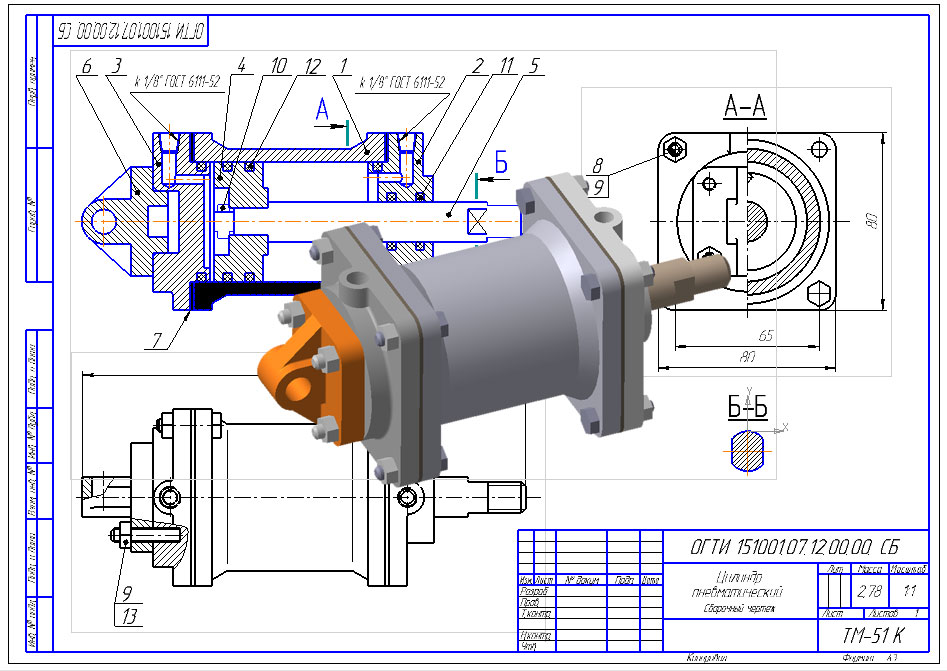

Состав: 3D Сборка, Сборочный чертеж (СБ), Спецификация Язык документа
