Костанайский колледж автомобильного транспорта
Курсовой проект по ремонту автомобиля

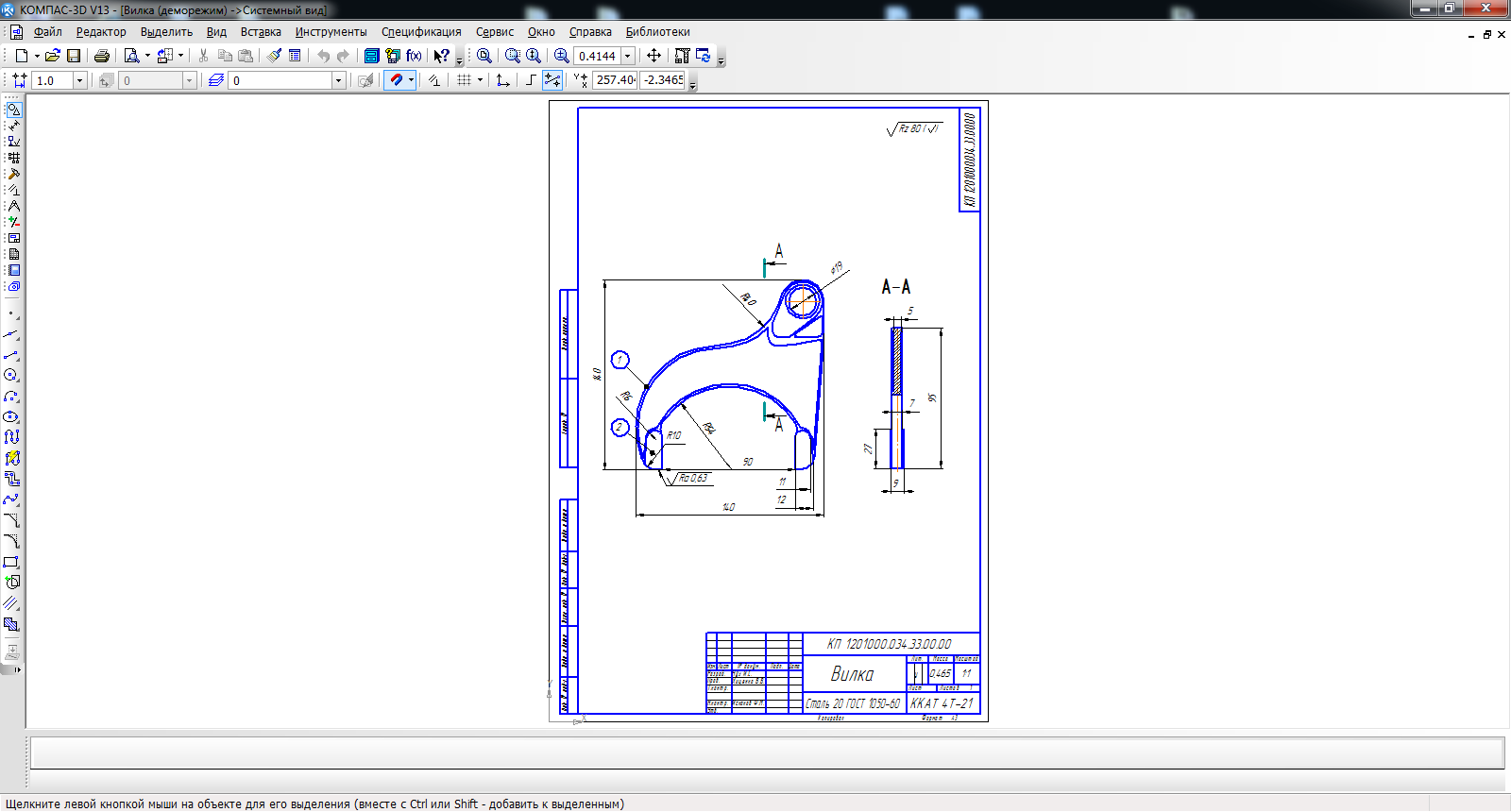

Тема ,,разработка технологического процесса восстановления вилки переключения 1-й передачи и заднего хода,,
Костанай 2014
В данном курсовом проекте был разработан технологический процесс на восстановление вилки переключения 1-й передачи и заднего хода. По заданию было дано два дефекта: погнутость вилки и износ концов по толщине.
Погнутость вилки была устранена с помощью правки.
Для правки был использован пресс МГП – 5 , деталь закреплялась с помощью призм. В качестве измерительного инструмента использовался шаблон.
Износ концов вилки по толщине восстановлен за две операции:
1) Ручная электродуговая наплавка
2) Плоское шлифование торцом круга
В первой операции был наплавлен металл до 10 мм, наплавка была произведена с запасом для дальнейшей обработки. Во время наплавки был использован. сварочный выпрямитель ВДМ-561, в качестве рабочего инструмента был использован электрод УОНИ 13/45, в качестве измерительного инструмента использовался штангенциркуль ШЦ -II-125-0,1 . Вторая операция – шлифование была произведена с помощью плоско – шлифовального станка СК371, с шлифовальным кругом марки ПП 200*30*27, в качестве измерительного инструмента был использован микрометр МК 50-75.
Затем была рассчитана себестоимость восстановления детали, получившиеся результаты занесены в таблицу 7.Общие затраты на восстановление детали составили 418,4 тенге.
Во втором разделе разработана конструкторская часть гидравлического пресса с домкратом, его устройство и назначение. Далее рассчитана экономическая эффективность применения данного приспособления. Его стоимость составила 31139 тенге. Годовой эффект от применения приспособления составил 52329 тенге. Срок окупаемости 0,6 лет.
В третьем разделе описана охрана труда и техника безопасности своего производства. В начале описаны основные положения охраны труда, виды инструктажей и указана техника безопасности при выполнении наплавочных и шлифовальных работ.
Ключевые слова
Операция – это часть технологического процесса, выполняемая при обработке определённого изделия на одном рабочее месте одним рабочим до перехода к обработке следующего изделия.
Установкой называется придание изделию определённого положения с закреплением на станке; всякое перемещение изделия на данном станке составляет новую установку.
Переходом называется часть операции, которая характеризует неизменностью обрабатываемой поверхности, инструмента и режима работы оборудования.
Проходом называется часть перехода, при котором с обрабатываемой поверхности снимают только один слой материала.
Позицией называется каждое новое положение изделия совместно с приспособлением или без него, относительно станка и инструмента без изменения его закрепления.
Наплавка — это нанесение слоя металла или сплава на поверхность изделия посредством сварки плавлением.
