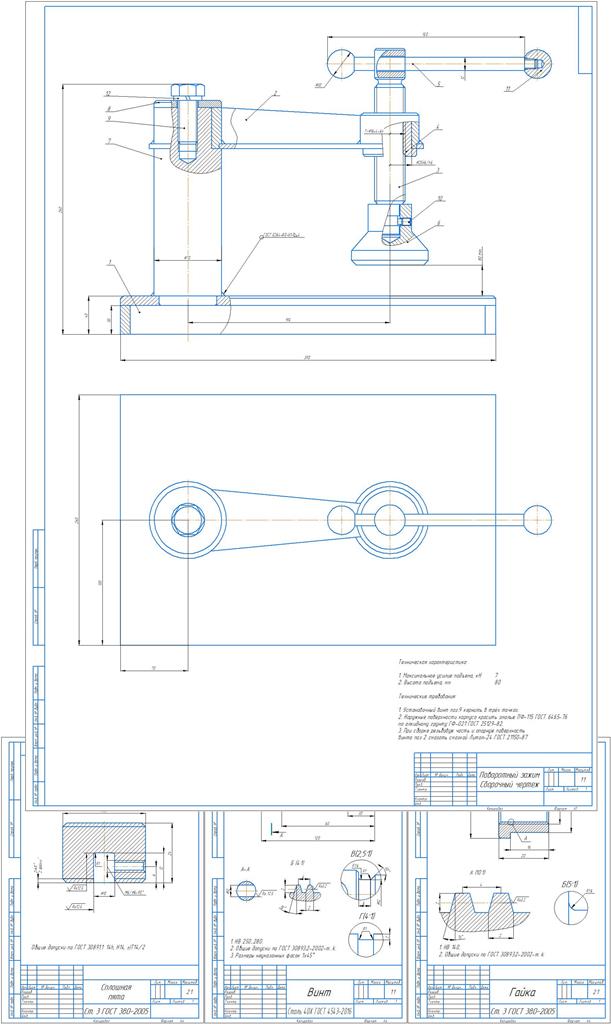

Зажим поворотный

Расчетно-графическая работа на тему "Проектирование поворотного зажима", 2019

Исходные данные Зажим поворотный: усилие прижима 9кН, ход винта 80 мм, установочные размеры140 мм
В данной работе рассматривается поворотный зажим, основанный на передаче винт-гайка

Содержание
ЗАДАНИЕ 2
ВВЕДЕНИЕ 4
1. Расчет винтовой пары 5
1.1. Выбор расчетной нагрузки 5
1.2. Материалы и допускаемые напряжения винта и гайки 5
1.3. Выбор типа резьбы 5
1.4. Расчет винтовой пары на износ 6
1.5. Выбор шага резьбы 7
1.6. Проверка витков резьбы на прочность 8
1.7. Конструирование и проверочный расчет витков гаек 9
1.8. Расчет винта на прочность и устойчивость 12
2. Расчет прочих деталей механизма 16
2.1. Разработка опорных узлов винтового механизма 16
2.2. Разработка узла рукоятки 17
2.3. Конструирование корпуса механизма 19
3. Определение КПД винтового механизма 21
ЗАКЛЮЧЕНИЕ 22
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 23
