Конкурс асов
3D-моделирования 2018

Зажим винтовой,поворотный

Белорусский Национальный технический университет
Кафедра детали машин
Курсовой проект на тему ''Зажим винтовой поворотный''
Минск 2015

В данном проекте разрабатывается поворотный винтовой зажим.Произведен конструктивный расчет .

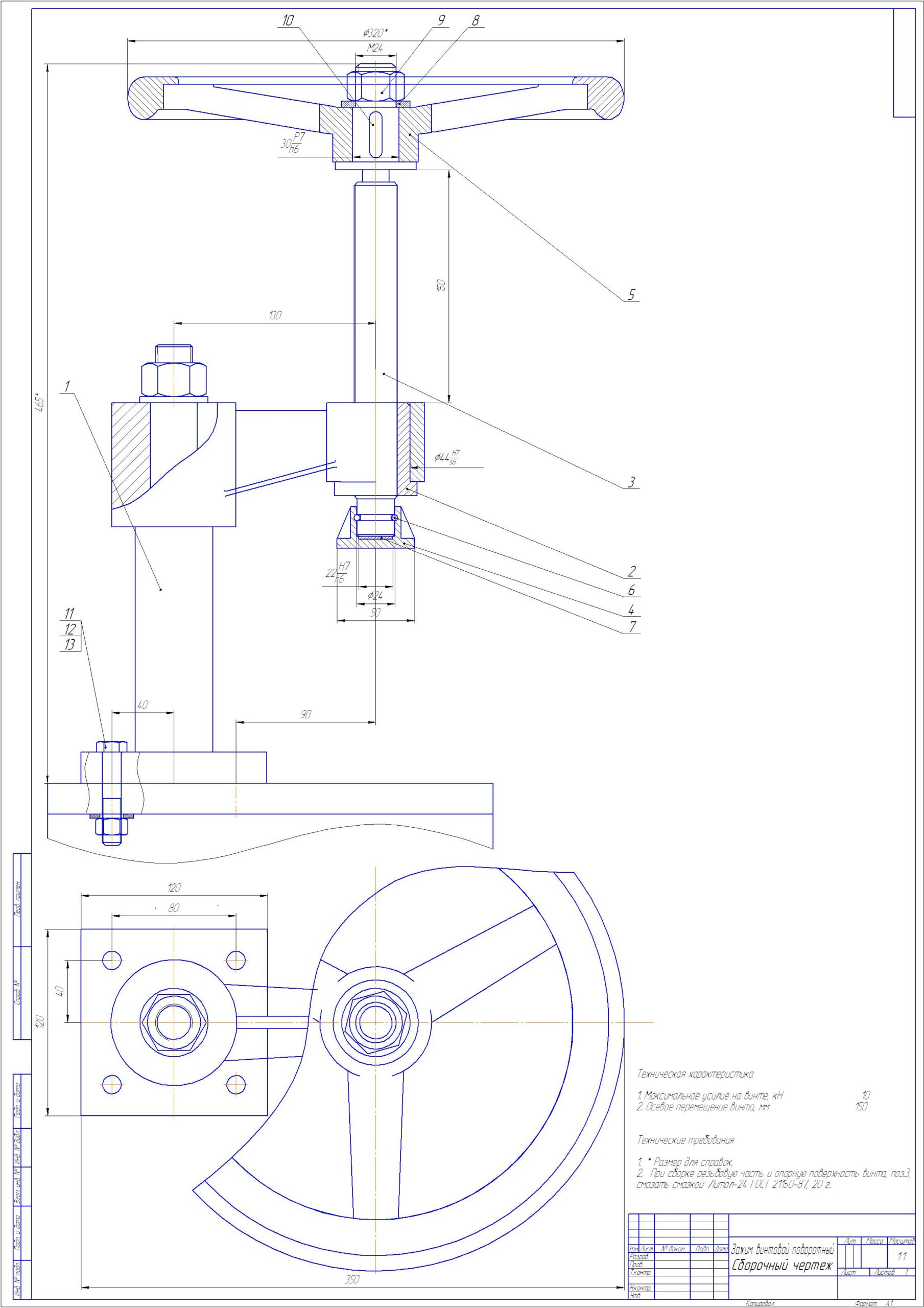

Графическая часть содержит рабочие чертежи винта,гайки,сборочный чертеж корпуса и винта зажимного.
Проект содержит 11 листов формата а4, 5 графических изображений .
Техническая характеристика:
Усилие на винтеQ, кН -10
Осевое перемещение винта Н, мм -150
Расстояние от оси винта до оси стойки L,мм-130

Состав: Корпус(СБ),Винт зажимной поворотный(СБ),деталировка(винт,гайка),спецификация (Винт зажимной поворотный),спецификация(корпус),ПЗ Язык документа

Софт: КОМПАС-3D 14 SP2
