Проектирование винтового зажима

«Северный (Арктический) федеральный университет имени М.В. Ломоносова»
Филиал в г. Северодвинске Архангельской области
Институт судостроения и морской арктической техники
Кафедра «Проектирование подъемно-транспортного и технологического оборудования»
Курсовой проект по дисциплине "Детали машин"

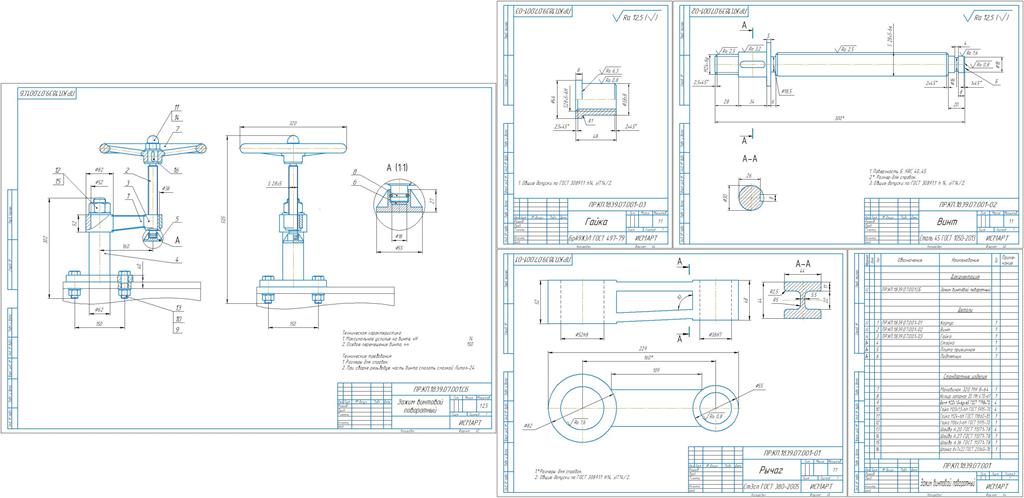

На тему "Проектирование зажима винтового поворотного"
Северодвинск 2020

Исходные данные:
Максимальное усилие на винте Q: 14 кН
Осевое перемещение винта H: 150 мм
Расстояние от оси винта до оси стойки L: 160 мм
Требования по компактности - высокие
Режим работы с сильными динамическими нагрузками
Выпуск крупносерийный
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
1 ВЫПОЛНЕНИЕ ПРОЕКТИРОВОЧНЫХ И ПРОВЕРОЧНЫХ РАСЧЕТОВ ПОВОРОТНОГО ВИНТОВОГО ЗАЖИМА
2 ПРОЕКТИРОВАНИЕ КОРПУСА
3 РАСЧЕТ ГРУППОВЫХ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
В ходе работы по проектированию винтового поворотного зажима:
1) Подобран материал всех составляющий частей, соответствующий требованиям задания и условиям работы;
2) Выбран резьба для винтовой пары, соответствующая наилучшим характеристикам работы;
3) Вычислены оптимальные габариты винта и гайки, а также выбран способ закрепления;
4) По условию прочности определены размеры корпуса и его поперечного сечения;
5) Выполнен расчет на прочность опасных сечений корпуса
