Приспособление станочное с кондуктором и винтовым зажимом

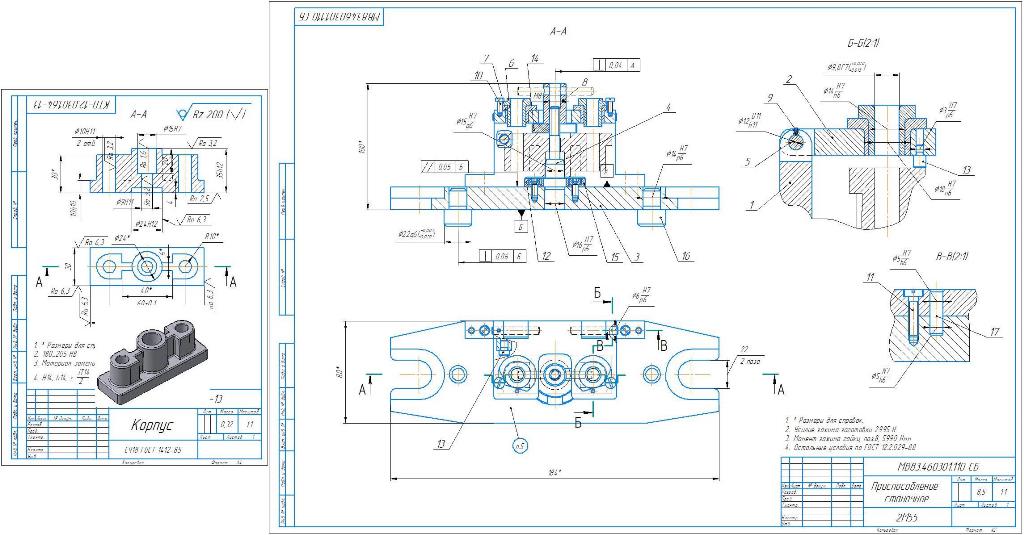

Приспособление станочное с кондуктором и винтовым зажимом. Станочное устройство предназначено для установки, закрепления детали «Корпус» и обработки двух отверстий Ø10Н11 мм на радиально-сверлильном станке 2М55. Сверление двух отверстий происходит с помощью кондукторных втулок, которые расположены на откидной кондукторной плите. Крепление устройства на столе станка осуществляется двумя болтами М22.

Технические условия:
- Усилие зажима заготовки 2995 Н
- Момент зажима гайки, поз.8 5990 Нмм
- Остальные условия по ГОСТ 12.2.029-88

Устройство имеет простую конструкцию, обеспечивает свободный доступ инструмента к поверхностям, которые обрабатываются, удобно в эксплуатации, имеет стандартизированные детали, имеет надежный зажим заготовки, непосредственно выдерживается размер 60 ± 0,1 мм, благодаря применению кондукторной плиты с кондукторными втулками.

Состав: Приспособление станочное с кондуктором и винтовым зажимом (СБ), Спецификация (2 листа), деталь (Корпус)+3D-модель, ПЗ (Описание конструкции и принципа действия устройства 2 листа). Язык документа

Софт: КОМПАС-3D 16

Файлы:
Спецификация (лист 1).cdw
Приспособление станочное (кондуктор).cdw
Корпус (деталь).cdw
Описание конструкции и принципа действия устройства.doc
Корпус (деталь).m3d
Спецификация (лист 2).cdw
