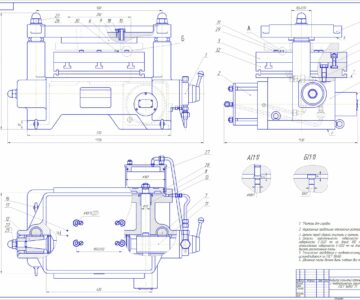

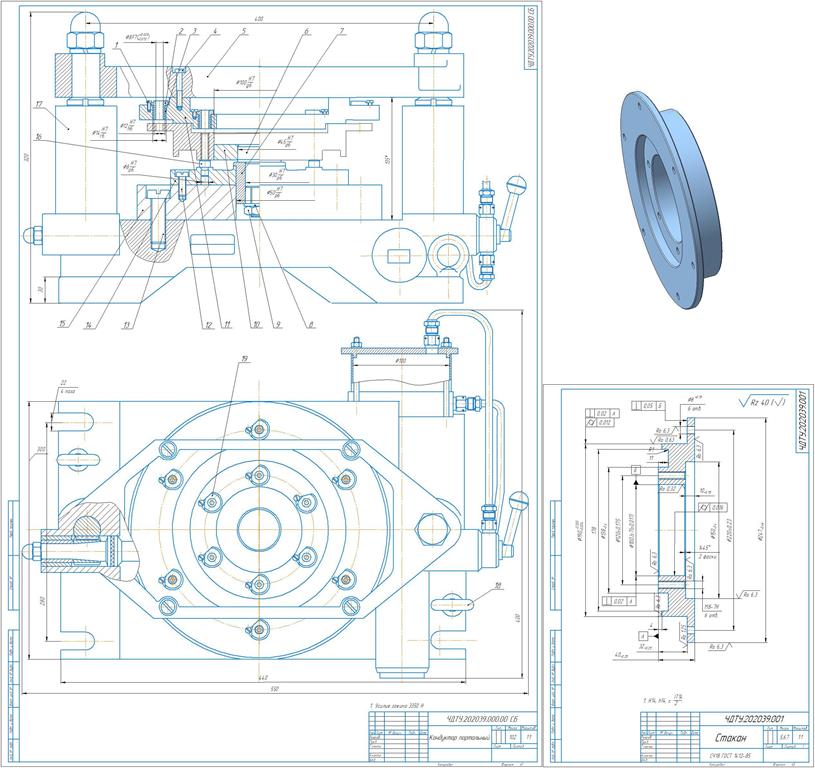

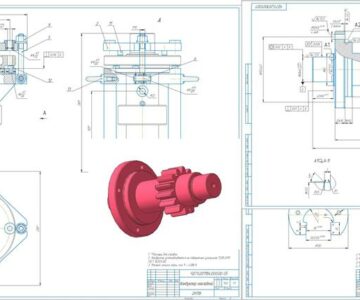

Кондуктор портальный с пневматическим зажимом для обработки детали ,,Стакан,,. Портальный кондуктор с пневматическим приводом предназначен для обработки шести отверстий Ø8Н12, и шести резьбовых отверстий М8-7Н, на радиально-сверлильном станке 2К52. Кондуктор имеет в наличии плиту с кондукторными втулками (сменные и постоянные).
Портальный кондуктор должен обеспечить:
- получение 6 отверстий Ø8Н12, Ra = 12 мкм (точность и шероховатость технологические)
- получение 6-ти резьбовых отверстий М8-7Н (технологически)
- точность межцентрового расстояния Ø 220 ± 0,23 мм (технологически)
- точность межцентрового расстояния Ø 120 ± 0,175 мм (технологически)
- отклонение от симметричности осей отверстий относительно оси симметрии детали в пределах ± 0,2 мм (точность технологическая).
Техническая характеристика кондуктора:
- ход плиты кондукторной, мм 8...10
- давление воздуха в системе, МПа 0,4
- усилие зажима деталей, кН 30
- привод зажима - пневматический
- тип механизма - зубчато-реечный
- диаметр поршня, мм 100
- габариты, ВхШхД, мм 320х300х550
- масса, кг 102
- группа станков - сверлильная
- размер пазов, мм 22
- количество пазов, шт 4
- тип кондукторных втулок - сменные, постоянные
- количество кондукторных втулок, шт 12
- базовая высота от основы кондуктора к кондукторной плите, мм 135
