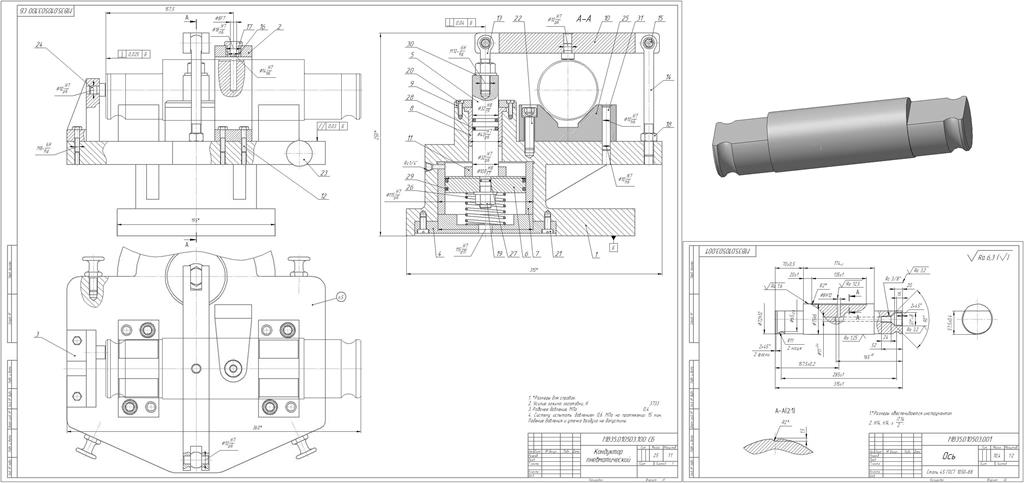

Кондуктор пневматический (приспособление станочное) предназначен для установки, закрепления детали "Ось" и обработки отверстия Ø8Н12 мм на вертикально-сверлильном станке 2Н118, выдерживая размер 157,5 ± 0,2 мм.
Тип силового механизма - пневматический зажим.
Закрепление заготовки осуществляется прихватом с помощью встроенного пневмоцилиндра (диаметр поршня 100 мм, диаметр штока 32 мм).
Устройство транспортируется с помощью четырех грузовых винтов.
Устройство имеет сложную конструкцию, обеспечивает свободный доступ инструмента к плоскости, которая обрабатывается, удобен в эксплуатации, имеет достаточное количество стандартизированных деталей, требует дополнительного регулирования, устройство характеризует хорошее быстродействие, непосредственно выдерживается размер 157,5 ± 0,2 мм от основной базы.
Технические условия:
- Усилие зажима заготовки, Н 3733
- Рабочее давление, МПа 0,4
- Систему испытать давлением 0,6 МПа на протяжении 15 мин.
- Падение давления и утечка воздуха недопустимы.
