Кондуктор скальчатый консольный с пневматическим зажимом
Кондуктор скальчатый консольный с пневматическим зажимом предназначен для сверления четырёх отверстий Ø5Н12 в детали ,,Фланец,, и устанавливается на стол вертикально-сверлильного станка 2Н125, при сверлении перемещается до совпадения осей сверла и кондукторной втулки. Зажим и отжим заготовки происходит с помощью распределительного пневмокрана. Устройство имеет простую конструкцию, обеспечивает свободный доступ инструмента к поверхностям, которые обрабатываются, удобен в эксплуатации, имеет стандартизированные детали, имеет хорошую надежность зажима заготовки, непосредственно выдерживаются размеры заданные на чертеже от конструкторской базы.
Усилие зажима 1417 Н, рабочее давление 0,4 МПа, остальные условия по ГОСТ 12.2.029-88.

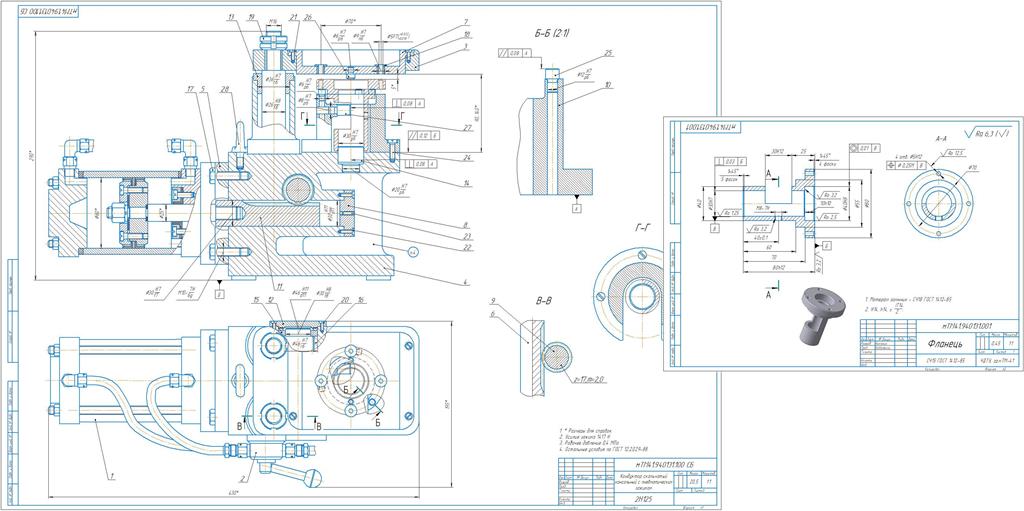

Состав: Кондуктор скальчатый консольный с пневматическим зажимом (СБ), Спецификация (2 листа), деталь (Фланец)+3D-модель, ПЗ (описание конструкции и принципа действия)
Софт: КОМПАС-3D 16
