Кондуктор скальчатый консольный с пневматическим закреплением

В качестве приспособления выбран кондуктор скальчатый консольный с пневматическим закреплением.
Приспособление устанавливается на стол станка.

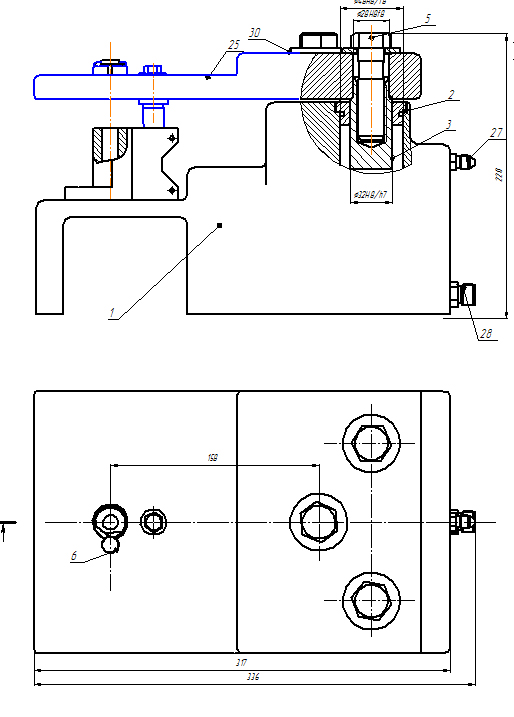

На установочную плиту корпуса 1 устанавливается палец 2 посредством прессования в отверстие. Заготовка устанавливается на палец 2 отверстием 10. Заготовка фиксируется пальцем 3 установленном в кондукторной плите 4 посредством винта 5. Далее можно проводить процесс обработки. Кондукторная плита соединена со штоком пневмоцилиндра 6 винтом 7. Привод зажима осуществляется следующим образом: воздух подаётся в верхнюю полость пневмокамеры, усилие на поршне передаётся на шток пневмокамеры, от штока на кондукторную плиту. После процесса обработки воздух подается в нижнюю полость пневмокамеры. Шток с закрепленной на нем кондукторной плитой движется вверх, можно снять готовую деталь и установить следующую заготовку. Процесс повторяется.
