Приспособление станочное с кондуктором для сверления отверстий

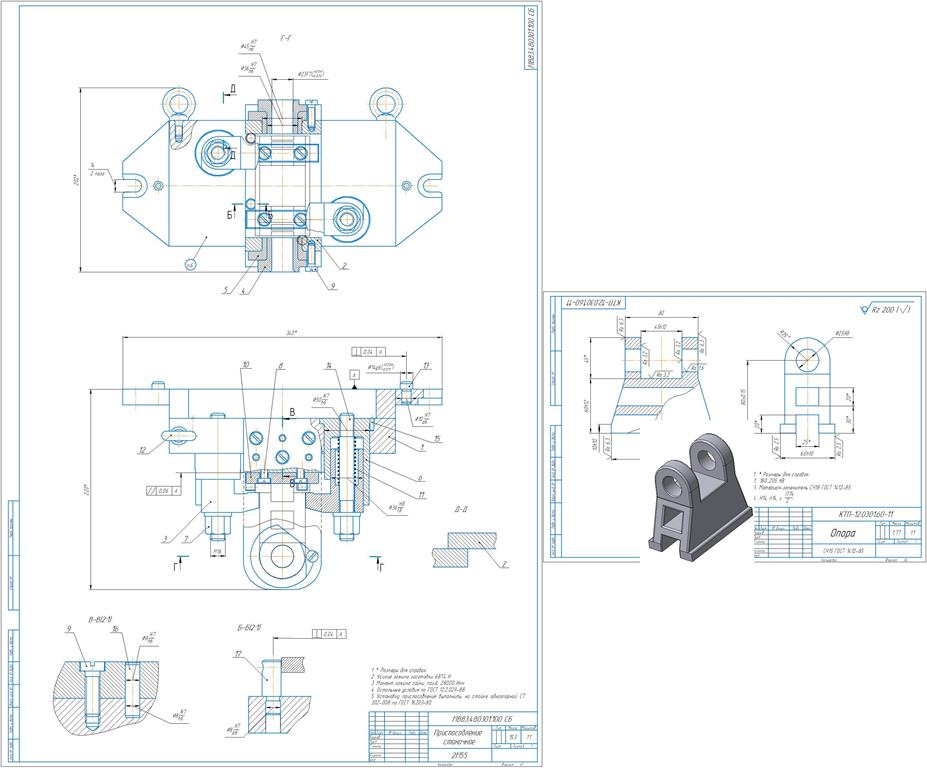

Приспособление станочное с кондуктором для сверления двух отверстий и винтовым зажимом. Станочное устройство предназначено для установки, закрепления детали "Опора" и обработки отверстия Ø25Н8 мм на радиально-сверлильном станке 2М55. Для обработки двух отверстий применяется стойка поворотная одноопорная С7 302-008 по ГОСТ 16203-80 (диаметр планшайбы стойки Ø350 мм), которая предназначена для установки, закрепления и поворота станочного устройства с кондукторных втулками при обработке на радиально-сверлильном станке. Станочное устройство крепится на стойке вертикально двумя болтами М14 (пазы планшайбы стойки В = 14Н8 мм), входящих в пазы корпуса, и базируется с помощью двух круглых шпонок. После обработки отверстия с одной стороны стойку поворачивают на 180 град. и выполняют обработку другого отверстия. Планшайба фиксируется от проворачивания рычагом.
Устройство имеет простую конструкцию, обеспечивает свободный доступ инструмента к поверхностям, которые обрабатываются, удобно в эксплуатации, имеет стандартизированные детали, имеет надежный зажим заготовки, непосредственно выдерживается размер 80 ± 0,15 мм, благодаря применению кондукторной плиты, втулок кондукторных сменных и втулок кондукторных постоянных.

Технические требования:
- Усилие зажима заготовки 6874 Н
- Момент зажима гайки, поз.6, 28000 Нмм
- Остальные условия по ГОСТ 12.2.029-88.
- Установку станочного приспособления выполнить на стойке поворотной одноопорной С7 302-008 по ГОСТ 16203-80.
