Разработка конструкции приспособления для сверления отверстий

0
2
245
4
0

Гродненский государственный университет имени Янки Купалы
Кафедра материаловедения и ресурсосберегающих технологий
КУРСОВАЯ РАБОТА по дисциплине: Приспособления для обработки материалов
На тему: Разработка конструкции приспособления для сверления отверстий
Гродно 2020

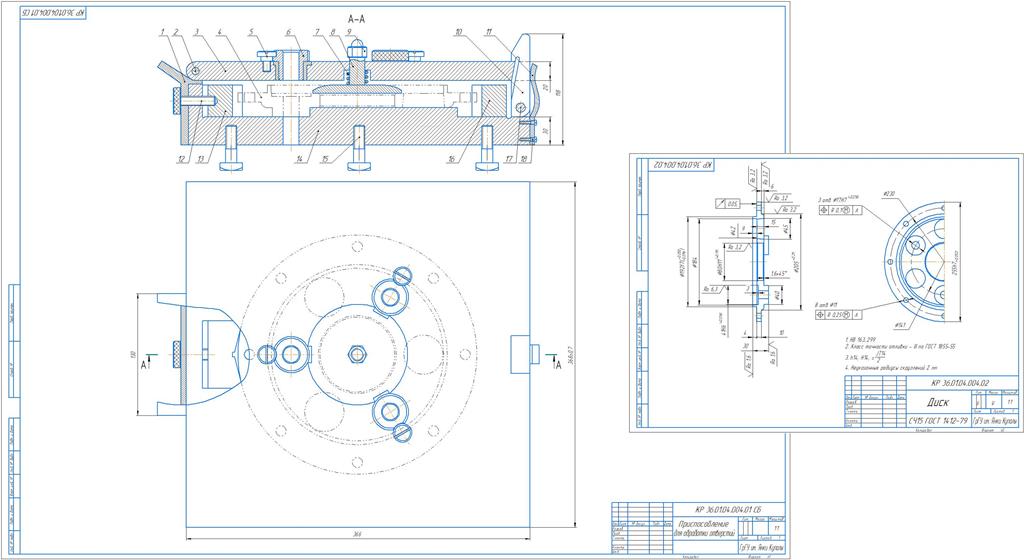

Деталь «Диск» представляет собой в целом цилиндрическое тело с наибольшими габаритными размерами диаметром ∅255 мм и длиной 30 мм. Деталь предположительно служит в качестве крепежного элемента в каком-либо приспособлении. В центре детали есть отверстие ∅80 с фаской ∅1,6×45°, а по краю детали имеются 8 отверстий ∅11. Масса детали 4 кг. Круглая форма детали говорит о её технологичности при получении заготовки, обработке, контроле.
Содержание
Введение 3
1.Назначение детали и ее характеристика 4
2. Разработка технологической операции 7
2.1 Выбор метода обработки поверхности 7
2.2 Выбор оборудования, режущего и обрабатываемого инструмент 7
2.3 Разработка схемы базирования 7
2.4 Расчет режимов резания и нормирование технологической операции 8
3. Расчет приспособления на точность 13
4. Расчёт зажимных усилий 16
5 Разработка конструкции приспособления 18
Заключение 19
Список использованных источников 20



Автор
EVgenes
Дата
07.12.2021
Язык
Русский
Состав
Пояснительная записка, чертеж детали, чертеж приспособления и спецификация к нему.
Софт
КОМПАС-3D 16.1 Как открыть?
Содержимое архива
  • Приспособление
    • Спецификация v16.1.spw
    • Чертеж обознач v16.1.jpg
    • Чертеж обознач v16.1.cdw
    • Курсовая ЕА.docx
    • Приспособление v16.1.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
