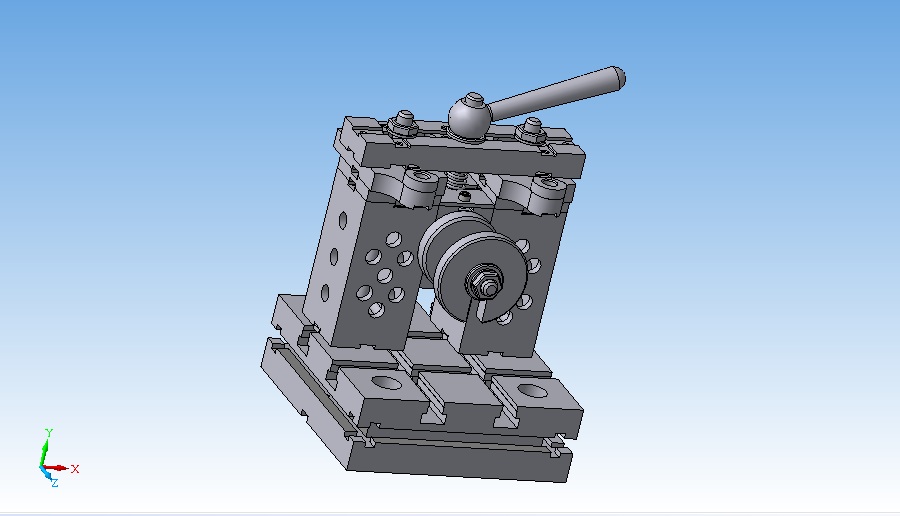

Приспособление для сверления двух отверстий

Киевский политехнический университет
Кафедра машиностроения САПР ТП
Киев 2014

Данная модель предназначена для сверления отверстий, установка на станке

Состав: 3D Сборка

Софт: КОМПАС-3D 13

Файлы:
Опора квадратная облегченная 7033-4942.m3d
Подкладка 7033-4612.m3d
Гайка 7003-0006.m3d
Плита квадратная 7081-4192.m3d
Подкладка с прямым расположенмем пазов 7033-2123.m3d
Болт 7001-0090.m3d
Гайка шаровая с рукояткой 7061-4011.m3d
_Приспособление для сверления двух отверстий 10,5мм.a3d
Шайбы быстросменные 7019-4267.m3d
Планка 7050-2181.m3d
Втулка кондукторная 7014-0012.m3d
Шпонка 7031-2864.m3d
Проставка 7033-2283.m3d
Шайба 7007-0001.m3d
Планка двусторонняя 7050-4183.m3d
Винт7001-1678.m3d
Шпонка 7031-1884.m3d
Пружина 7006-1112.m3d
Винт 7001-1243.m3d
Шайба быстросменная 7019-4265.m3d
Болт 7001-0100.m3d
