Приспособление станочное для фрезерования поверхности на детали "Кронштейн"

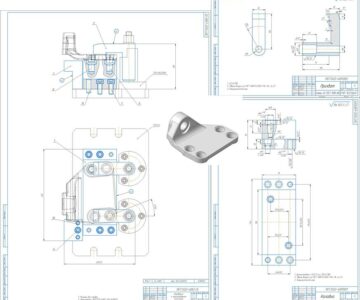

Приспособление станочное для фрезерования поверхности на детали ,,Кронштейн,, . Устройство предназначено для обработки детали на вертикально-фрезерной операции на станке 6Р12. Приспособление с ручным винтовым зажимом устанавливается на стол станка, направляется шпонками и фиксируется по пазам стола двумя болтами М18. Фреза настраивается на исполняемый размер (с помощью щупа) с помощью специального установа.
Рым-болты обеспечивают транспортировку станочного устройства. Устройство имеет простую конструкцию, обеспечивает свободный доступ инструмента к обрабатываемой поверхности, удобен в эксплуатации, имеет стандартизированные детали, имеет хорошую надежность зажима заготовки, непосредственно выдерживается размер заданный на чертеже от конструкторской базы.
Момент зажима винта - 16140 Нмм.

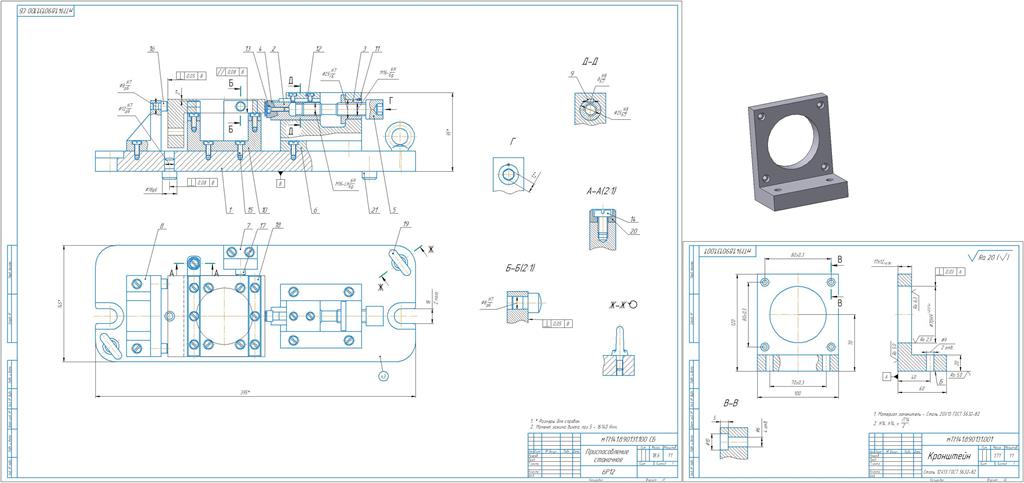

Состав: Приспособление станочное для фрезерования детали ,,Кронштейн,,(СБ), Спецификация (2 листа), Деталь (Кронштейн)+3D-модель, ПЗ (Описание конструкции и принципа действия устройства 2 листа).
Софт: КОМПАС-3D 16
