Южно-Уральский государственный университет филиал(НИУ) в г. Миассе
Кафедра "Технология производства машин"
Семестровая работа по дисциплине "Проектирование технологической оснастки"
На тему "Приспособление для фрезерования детали вилка"
Миасс 2020
Исходные данные Чертеж детали "Вилка" (моделирование детали представлено в "Азбука КОМПАС-3D").

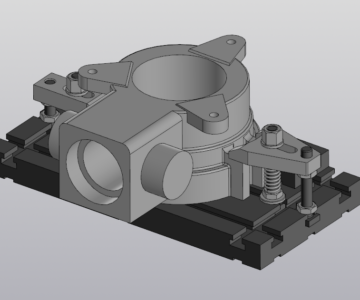

В данной работе определены силы резания при фрезеровании, выбрана схема базирования заготовки, выбраны установочные элементы, рассчитано усилие закрепления, рассчитаны параметры силового привода, сконструировано станочное приспособление для фрезерования концевой фрезой внутреннего контура вилки.

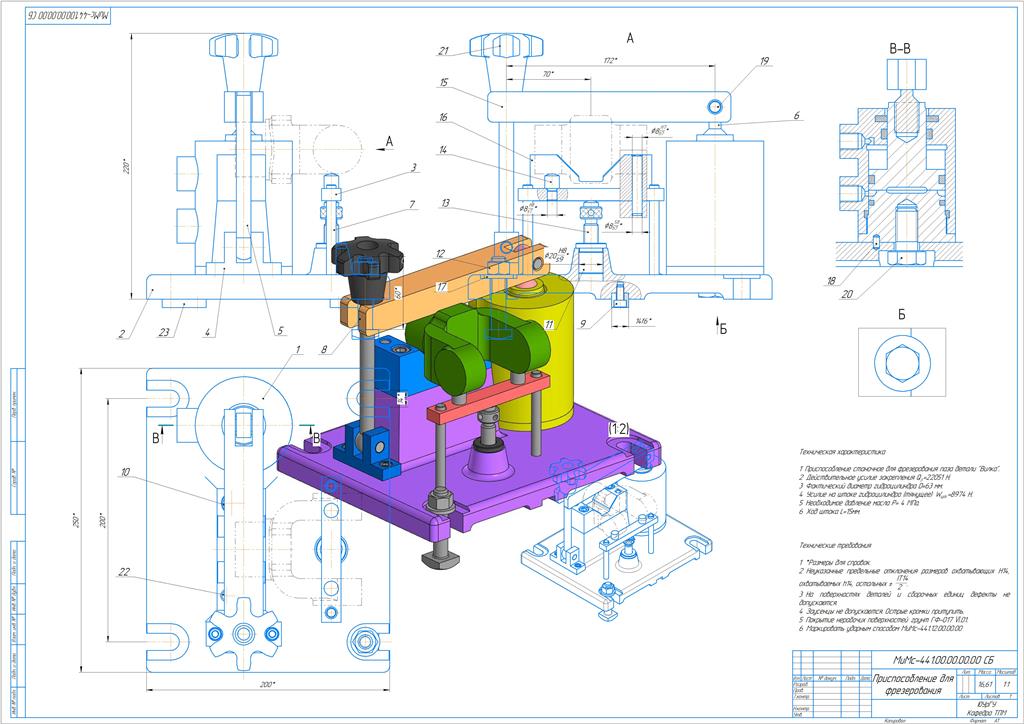

Графическая часть содержит сборочный чертеж и спецификацию.
Содержание
1. Исходные данные
2. Определение силы резания
2. Схемы базирования
3. Выбор установочных элементов и определение их основных размеров
4. Расчет усилия закрепления
5. Расчет параметров силового привода
Библиографический список
