Станочное приспособление для фрезерования корпуса

Проектирование станочного приспособления для фрезерования корпусной детали на вертикально-фрезерном станке.
Описание конструкции немеханизированного прототипа
Расчет режимов резания
Расчет потребного усилия закрепления.
Расчет погрешности базирования.

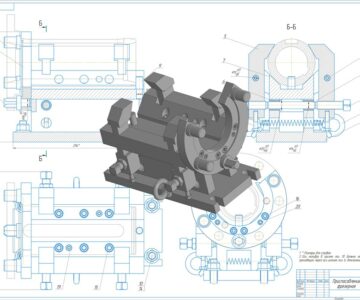

3D-модель приспособления.

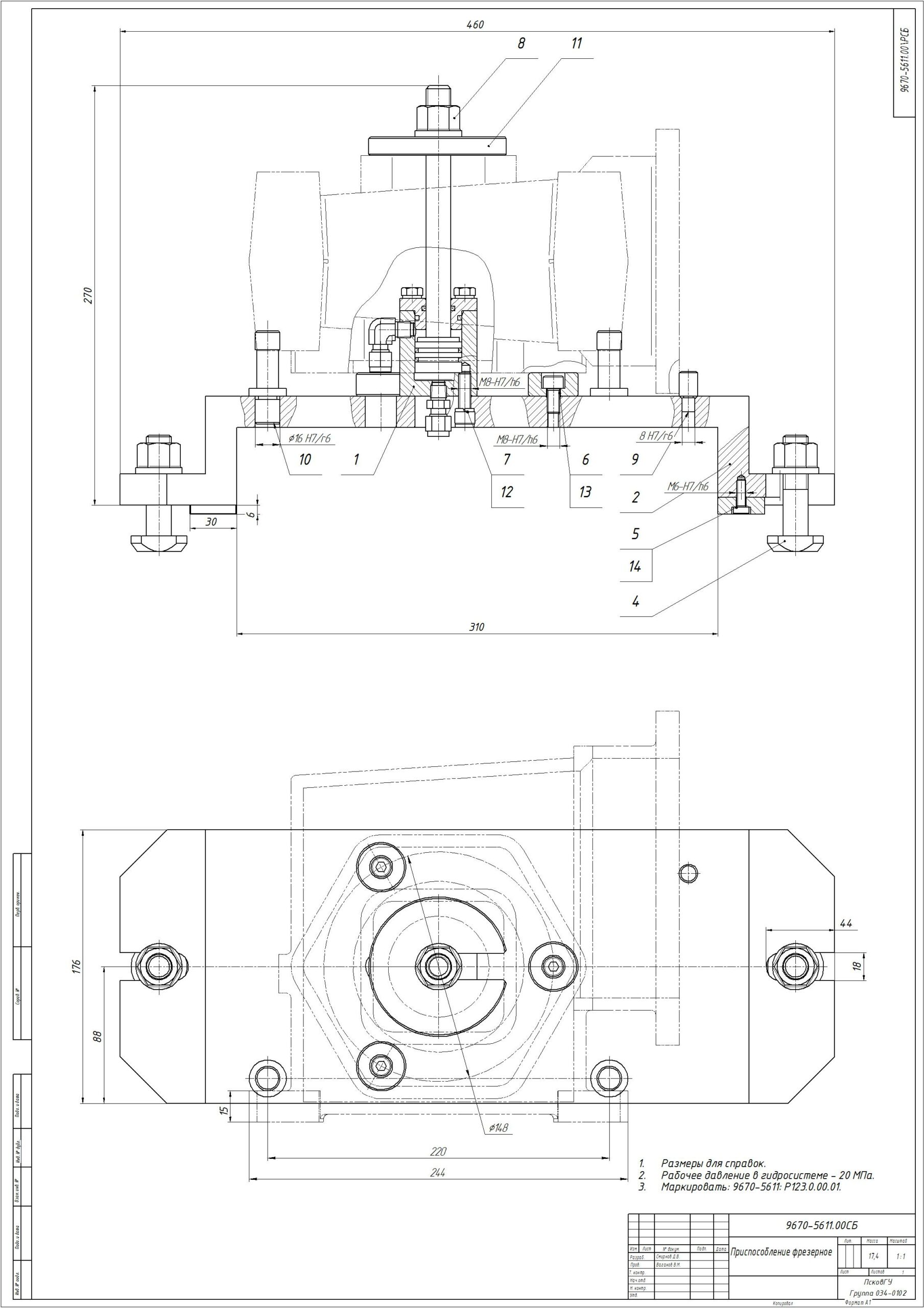

Сборочный чертеж механизированного приспособления (Inventor2010-idw, autocad-dwg, kompas-frw),

Данное приспособление предназначено для установки и закрепления заготов-ки корпуса на столе станка 6Р82Г при фрезеровании плоскости его основания.
Базирование корпуса осуществляется по боковой поверхности на три точки с упором фланцами основания корпуса в упорные пальцы
Зажим заготовки осуществляется накидыванием быстросъемной шайбы и за-тяжкой гайки
Приспособление состоит из специального основания и нормализованных де-талей: упорные шайбы, упорные пальцы, привертные шпонки, быстросъемная шайба, стандартизованный крепеж.
Принцип работы и конструктивное исполнение механизированного и не меха-низированного приспособления идентичны. Отличие заключатся в том, что в не механизированном приспособлении зажим осуществляется посредством закручи-вания гайки, а в механизированном с помощью гидроцилиндра. Использование гидроцилиндра позволяет прикладывать постоянное усилие закрепления без приложения ручной силы и сократит время на закрепление.

Состав: Расчетно-пояснительная записка, сборочный чертеж Язык документа

Софт: Autodesk Inventor 2010

Файлы:
Приспособа фрезерная для корпуса/
Приспособа фрезерная для корпуса/Записка.DOC
Приспособа фрезерная для корпуса/Записка.docx
Приспособа фрезерная для корпуса/Приспособа/
Приспособа фрезерная для корпуса/Приспособа/Гайка 7003-0305 ГОСТ 8918-69.ipt
Приспособа фрезерная для корпуса/Приспособа/Гидроцилиндр/
Приспособа фрезерная для корпуса/Приспособа/Гидроцилиндр/OldVersions/
Приспособа фрезерная для корпуса/Приспособа/Гидроцилиндр/OldVersions/Гидроцилиндр.0032.iam
Приспособа фрезерная для корпуса/Приспособа/Гидроцилиндр/OldVersions/Корпус.0021.ipt
Приспособа фрезерная для корпуса/Приспособа/Гидроцилиндр/OldVersions/Крышка.0010.ipt
Приспособа фрезерная для корпуса/Приспособа/Гидроцилиндр/OldVersions/Уплотнение крышковое.0005.ipt
Приспособа фрезерная для корпуса/Приспособа/Гидроцилиндр/OldVersions/Уплотнение штоковое.0005.ipt
Приспособа фрезерная для корпуса/Приспособа/Гидроцилиндр/OldVersions/Шток.0011.ipt
Приспособа фрезерная для корпуса/Приспособа/Гидроцилиндр/Гидроцилиндр.iam
Приспособа фрезерная для корпуса/Приспособа/Гидроцилиндр/Корпус.ipt
Приспособа фрезерная для корпуса/Приспособа/Гидроцилиндр/Крышка.ipt
Приспособа фрезерная для корпуса/Приспособа/Гидроцилиндр/Уплотнение крышковое.ipt
Приспособа фрезерная для корпуса/Приспособа/Гидроцилиндр/Уплотнение штоковое.ipt
Приспособа фрезерная для корпуса/Приспособа/Гидроцилиндр/Шток.ipt
Приспособа фрезерная для корпуса/Приспособа/Деталь.ipt
Приспособа фрезерная для корпуса/Приспособа/Опора 7034-0275 ГОСТ 13440-68.ipt
Приспособа фрезерная для корпуса/Приспособа/Палец 7030-0908 ГОСТ 12209-66.ipt
Приспособа фрезерная для корпуса/Приспособа/Плита.ipt
Приспособа фрезерная для корпуса/Приспособа/Приспособа.dwg
Приспособа фрезерная для корпуса/Приспособа/Приспособа.frw
Приспособа фрезерная для корпуса/Приспособа/Приспособа.iam
Приспособа фрезерная для корпуса/Приспособа/Приспособа.idw
Приспособа фрезерная для корпуса/Приспособа/Приспособа.ipj
Приспособа фрезерная для корпуса/Приспособа/Спецификация.xls
Приспособа фрезерная для корпуса/Приспособа/Шайба 7034-0575 ГОСТ 17778-72.ipt
Приспособа фрезерная для корпуса/Приспособа/Шпонка 7031-0607 ГОСТ 14737-69.ipt
