Приспособление станочное для фрезерования уступа

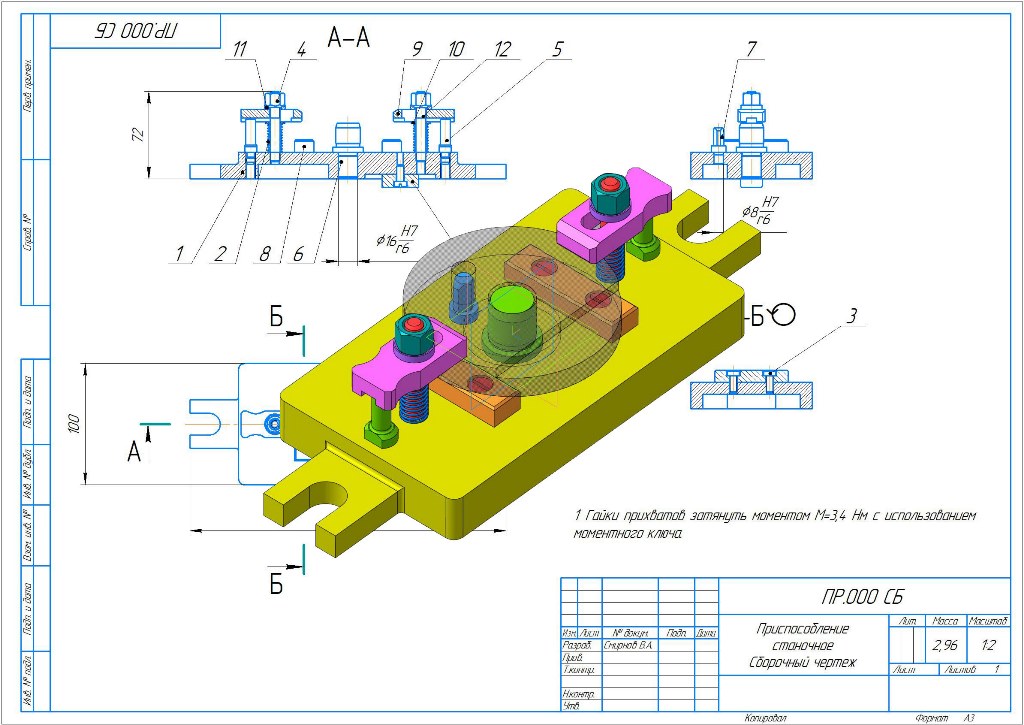

Проект станочного приспособления для фрезерования уступа детали. Деталь не взята из какого-либо альбома, это пример разработки приспособления, предназначенный для студентов. Состав: 3D-модель, ассоциативный чертеж, спецификация.
Базирование детали в приспособлении осуществляется на плоскость, палец и срезанный палец. Сборка состоит из основания и ряда стандартных деталей станочных приспособлений: пластины, прихваты, опоры, пружины, шпильки, гайки, сферические и конические шайбы, шпонка. Прихваты подпружиненные выдвижные, что обеспечивает беспрепятственную установку и снятие обрабатываемой детали. Обрабатываемая деталь добавлена в сборку в качестве компоновочной геометрии, вокруг которой создана сборка станочного приспособления.
Габаритные размеры: длина - 260 мм, ширина - 100 мм, высота - 72 мм. Размеры обрабатываемой детали: диаметр - 90 мм, высота - 20 мм.
