Приспособление станочное многоместное с пневматическим зажимом

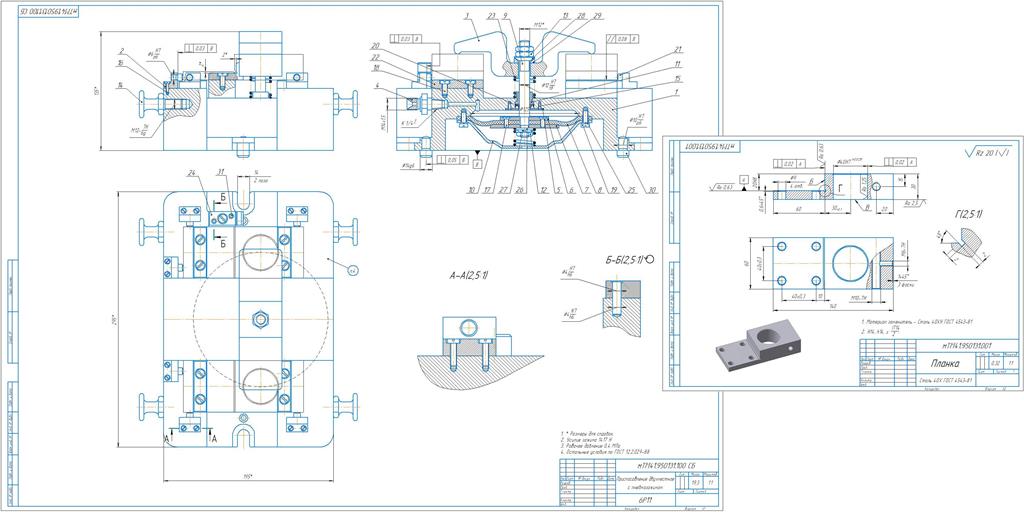

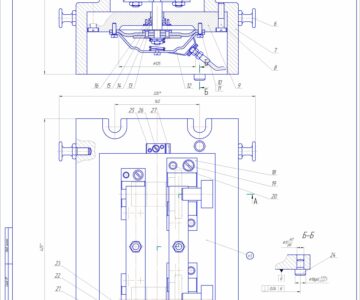

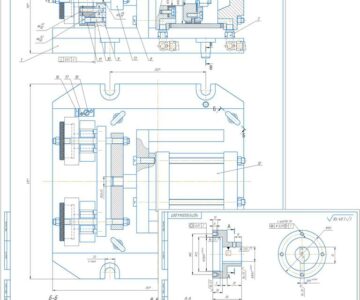

Приспособление станочное многоместное с пневматическим зажимом. На данной операции, в двухместном устройстве с пневматическим зажимом (пневмокамера), осуществляется одновременно фрезерование двух плоскостей в детали ,,Планка,, с помощью блока фрез (набор фрез на оправке) на вертикально-фрезерном станке 6Р11. Приспособление с пневматическим зажимом устанавливается на стол станка, направляется шпонками и фиксируется по пазам стола болтами.
Количество одновременно обрабатываемых заготовок - 2.
Зажим заготовок происходит с помощью распределительного пневмокрана и самой пневмокамеры. Фреза настраивается на выполняемые размеры по специальному установу с помощью щупа. Грузовые винты 14 обеспечивают транспортировку станочного устройства.
Устройство имеет простую конструкцию, обеспечивает свободный доступ инструмента к поверхностям, которые обрабатываются, удобен в эксплуатации, имеет стандартизированные детали, имеет хорошую надежность зажима заготовки, непосредственно выдерживаются размеры заданные на чертеже от конструкторской базы.
