Приспособление станочное многоместное с пневмоприводом, для обработки деталей ,,Фланец,, на станке 6Р82Г

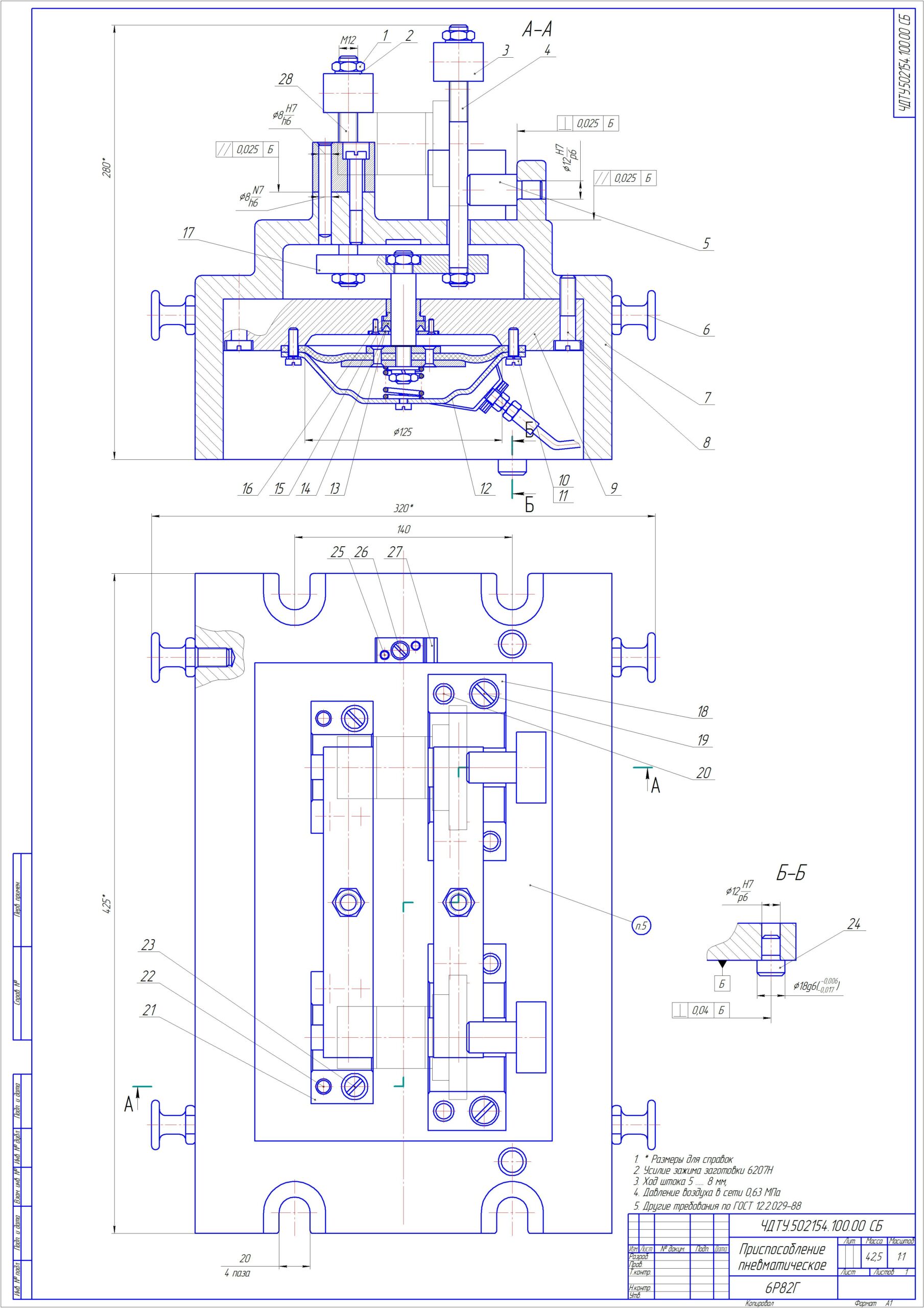

Приспособление станочное многоместное с пневмоприводом, для обработки деталей ,,Фланец,, на станке 6Р82Г. Двухместное станочное устройство (пневмокамера) с пневмоприводом предназначено для установки, закрепления и обработки двух заготовок деталей ,,Фланец,, на горизонтально-фрезерном станке 6Р82Г, при заданном крупносерийном производстве. На данной операции фрезеруется паз в размер 30Н14. Заготовки в устройстве устанавливаются базовой цилиндрической наружной поверхностью на призмы с упором обработанной плоскостью в постоянную опору. Усилие зажима заготовок осуществляется с помощью прихватов, через шпильки, рычаг через шток с начальной силой от пневмокамеры. Базирование устройства на столе станка осуществляется с помощью круглых шпонок, которые закрепляются в корпусе устройства. Крепление устройства на столе станка осуществляется 4-мя болтами М18, входящих в пазы корпуса. Четыре винта грузовых обеспечивают транспортировку станочного устройства. Фреза настраивается на исполняемый размер по установу с помощью щупа.

Техническая характеристика приспособления:
- станок горизонтально-фрезерный 6Р82Г
- ширина паза устройства, мм 20
- количество пазов устройства, шт 4
- диаметр направляющей шпонки, мм 18g6
- количество направляющих шпонок, шт 2
- усилие зажима заготовки, Н 6207
- диаметр пневмокамеры, мм 125
- габариты, ВхШхД, мм 280х320х425
- масса приспособления, кг 42,5
- тип прижима пневматический
- количество камер, шт 1
- количество прижимов, шт 2
- количество обрабатываемых деталей, шт 2
- тип приспособления многоместное

Состав: Приспособление пневматическое (СБ), Спецификация (2 листа), деталь (Фланец), ПЗ (Описание конструкции и принципа действия пневмокамеры, 2 листа). Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Приспособление станочное многоместное с пневмоприводом, для обработки деталей ,,Фланец,, на станке 6Р82Г

Пневмокамера описание работы.doc
Пневмокамера (СБ).cdw
Спецификация (лист 1).cdw
Спецификация (лист 2).cdw
Фланец (деталь).cdw
