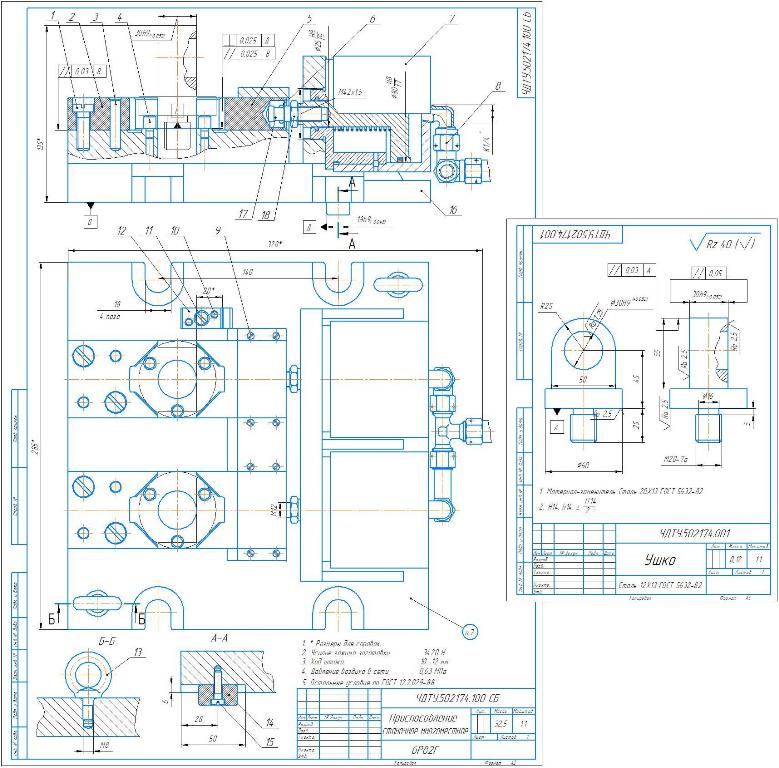

Приспособление станочное многоместное с гидрозажимом. Специальное двухместное станочное устройство с пневмозажимом предназначено для установки, закрепления и дальнейшей обработки двух заготовок деталей ,,Ушко,, на горизонтально-фрезерном станке 6Р82Г. Специальное двухместное станочное устройство с пневмозажимом целесообразно применять в крупносерийном производстве.
На данной операции, в устройстве с пневмозажимом, осуществляется фрезерование одновременно двух поверхностей детали ,,Ушко,, в размер 30h9 блоком фрез (набор фрез на оправке).
Технические условия:
- Усилие зажима заготовки 3420 Н
- Ход штока 10.....12 мм
- Давление воздуха в сети 0,63 МПа
- Остальные условия по ГОСТ 12.2.029-88.
Устройство имеет простую конструкцию, обеспечивает свободный доступ инструмента к обрабатываемой поверхности, удобно в эксплуатации, имеет стандартизированные детали, имеет высокую надежность зажима заготовки, хорошее быстродействие.
